Um sicherzustellen, dass Nordfab Quick-Fit (QF) auch weiterhin das weltweit schnellste Kanalsystem bleibt, möchten wir Ihnen einige Tipps geben, damit Ihre Montage schnell, reibungslos und sicher verläuft.
Verwenden Sie bei der Installation von QF-Luftkanälen stets geeignete persönliche Schutzausrüstung:
- Arbeitshandschuhe: Bleche können scharfe Kanten aufweisen und es können Grate vorhanden sein.
- Augen- und Gehörschutz: Tragen Sie beim Schneiden von Luftkanälen stets geeigneten Schutz.
- Schutzhelm: Beugt Verletzungen durch herabfallende Teile oder Werkzeuge vor.
- Schneidwerkzeug: Unabhängig davon, ob Sie eine Bügelsäge, eine Säbelsäge, eine Nibbler-Schere oder ein anderes Schneidverfahren verwenden, ist es wichtig, dass der Schnitt sauber ist und der Kanal beim Schneiden nicht zu einer ovalen Form verzerrt wird. Befolgen Sie alle Sicherheitshinweise des Herstellers für Ihr Schneidwerkzeug.
- Feile: Verwenden Sie eine Feile, um sicherzustellen, dass die Schnitte an den ineinander gesteckten Kanalabschnitten sauber und frei von scharfen Kanten sind.
- Gerüste und Absturzsicherungsausrüstung: Verwenden Sie bei Arbeiten in der Höhe geeignete Ausrüstung.
- Horizontal: Die meisten Kanalstrecken sollten horizontal verlaufen. Bei bestimmten Anwendungen wie der Absaugung von Zementstaub oder Ölnebel kann es jedoch vorteilhaft sein, die Strecken schräg zu verlegen, damit aus dem Luftstrom herausfallendes Material aus dem Kanal abfließen kann.
- Lot: Alle vertikalen Strecken sollten lotrecht verlegt werden.
Schritt 1: Vergewissern Sie sich, dass Ihre Lieferung vollständig und unbeschädigt ist
Überprüfen Sie alle Kartons auf sichtbare Schäden, bevor Sie den Lieferschein unterschreiben. Die Kartons sollten sicher auf einer Palette befestigt sein und dürfen nicht gequetscht, zerrissen oder anderweitig beschädigt sein. Sollten Sie Schäden feststellen, lehnen Sie die Lieferung entweder ab oder vermerken Sie den Mangel auf dem Lieferschein, bevor Sie unterschreiben. Andernfalls kann es äußerst schwierig werden, spätere Ansprüche geltend zu machen.
Nordfab versendet die meisten Bestellungen frei an Bord (FOB), was bedeutet, dass Sie dafür verantwortlich sind, sicherzustellen, dass die erhaltenen Materialien während des Transports nicht beschädigt wurden und dass der Spediteur alle Kartons der Lieferung zugestellt hat.
Vergewissern Sie sich vor der Unterzeichnung des Lieferscheins, dass alle Kartons vorhanden sind. Die Gesamtzahl der Kartons ist auf dem vom Fahrer vorgelegten Lieferschein angegeben. Vermerken Sie etwaige Unstimmigkeiten vor der Unterzeichnung.
Sicherheitshinweis: Achten Sie auf die scharfen Metallklammern, mit denen die Versandkartons verschlossen sind.
Schritt 2: Überprüfen Sie die Verpackungsunterlagen
Öffnen Sie die Kartons nicht sofort und beginnen Sie nicht sofort damit, Teile herauszunehmen. Mindestens ein Karton pro Lieferung enthält die Packliste von Nordfab. Suchen Sie diese Dokumente, bevor Sie Kartons öffnen, da sie Einzelheiten zum Inhalt jedes Kartons enthalten.
Um das Risiko zu minimieren, dass Teile vor Ort verloren gehen oder beschädigt werden, sollten Sie Kartons erst öffnen, wenn ihr Inhalt benötigt wird. Nordfab verpackt die Kartons so, dass die Transporteffizienz optimiert wird, nicht in der Reihenfolge, in der die Teile montiert werden.

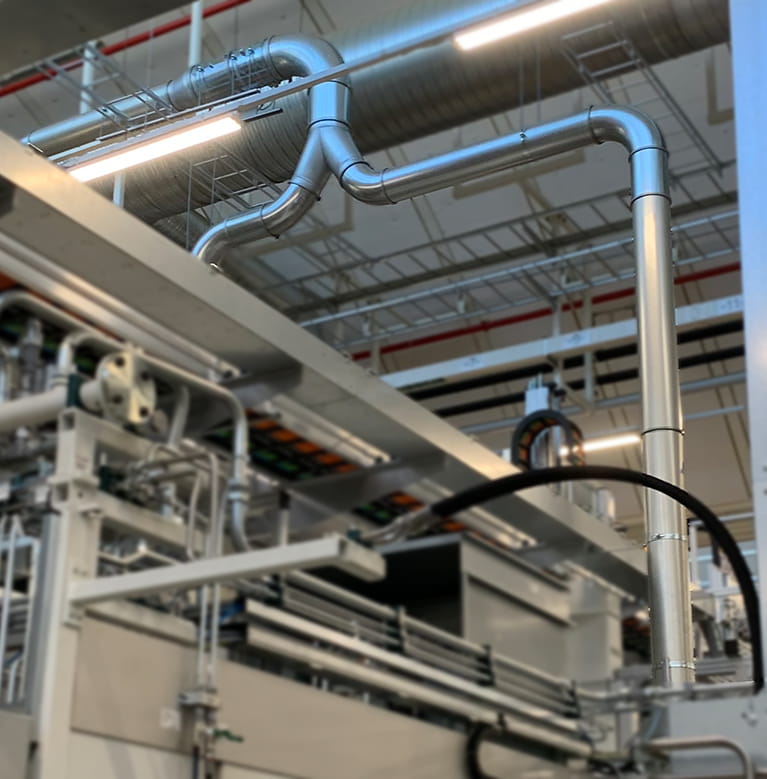

Schritt 3: Bereiten Sie die Installation Ihrer Luftkanäle vor
Es ist wichtig, dass der Monteur den vom Systemplaner vorgesehenen Aufbau versteht. Befolgen Sie alle örtlichen Vorschriften und Bestimmungen und berücksichtigen Sie die Tragfähigkeit der Bauwerke, um sicherzustellen, dass die Luftkanäle ausreichend abgestützt sind und das Gebäude das System sicher tragen kann.
Wenn Sie den Systemaufbau oder die Montagezeichnungen nicht genau verstehen, wenden Sie sich vor Beginn der Arbeiten an den Systemplaner.

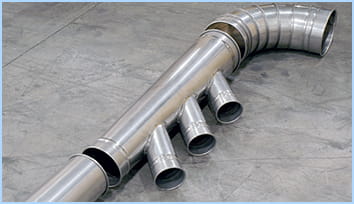

Schritt 4: Auslegen des Kanals
Beginnen Sie damit, das System auf dem Boden unterhalb des vorgesehenen Einbauortes auszulegen. Beachten Sie, dass Komponenten, die miteinander verbunden werden, möglicherweise nicht in derselben Verpackung enthalten sind. Die Durchführung dieses Schritts kann die Installationszeit nach Beginn der Arbeiten erheblich verkürzen.
Hinweis: In dieser Phase werden häufig fehlende Komponenten festgestellt. Sollten Teile fehlen, wenden Sie sich umgehend an Ihren Händler, damit Ersatzkomponenten geliefert werden können und Ihr Layout anhand des ursprünglichen Systementwurfs überprüft werden kann.
Schritt 5: Der Einschubkanal
- Messen Sie die zu überbrückende Distanz.
- Schneiden Sie den Kanal – nicht den QF-Einschubkanal – etwa 100 mm kürzer als die erforderliche Spannweite zu. Achten Sie darauf, dass der Schnitt gratfrei ist und der Kanal seine runde Form behält.
- Führen Sie das abgeschnittene Ende des QF-Kanals in den Slip-Duct ein. Klemmen Sie ein Ende der Baugruppe fest. Achten Sie darauf, dass sich der Slip-Duct stromabwärts des abgeschnittenen Abschnitts befindet.
- Schieben Sie den QF-Kanal in den Slip-Duct, bis die gewünschte Länge erreicht ist.
- Schieben Sie den O-Ring über die gebördelte Kante des Slip-Kanals, sodass er um den abgeschnittenen Abschnitt des QF-Kanals sitzt. Positionieren Sie ihn fest an der gebördelten Kante des Slip-Kanals. Der O-Ring bildet eine Dichtung und bietet eine gebördelte Oberfläche, an der der QF-Clip einrasten kann.
- Verwenden Sie einen Standard-QF-Clip, um die gebördelte Kante des Slip-Kanals und den O-Ring zu verbinden.
- Nach der Montage kann die Länge der Baugruppe angepasst werden, indem der Clip gelöst und die in den „Slip Duct“ eingeschobene Länge des QF-Kanals verändert wird.
Sicherheitshinweis: Um ein stabiles, sicheres und festes System zu gewährleisten, müssen stets mindestens 100 mm des QF-Kanals in den „Slip Duct“ eingeschoben sein.
Sehen Sie sich das folgende Video an, um weitere Informationen zur Installation eines „Slip Duct“ zu erhalten
Schritt 6: Befestigung Ihrer Rohrleitungen
Erkundigen Sie sich bei den örtlichen Behörden, ob die Rohrhalterungen den örtlichen Vorschriften entsprechen. Es liegt in Ihrer Verantwortung, für eine sichere Befestigung aller Rohrleitungen zu sorgen.
Gehen Sie bei der Berechnung der Belastungsanforderungen für Decken und Aufhängungen stets davon aus, dass die Rohrleitungen vollständig mit dem Fördergut gefüllt sein könnten.
Schritt 7: Vordehnen der Klammern

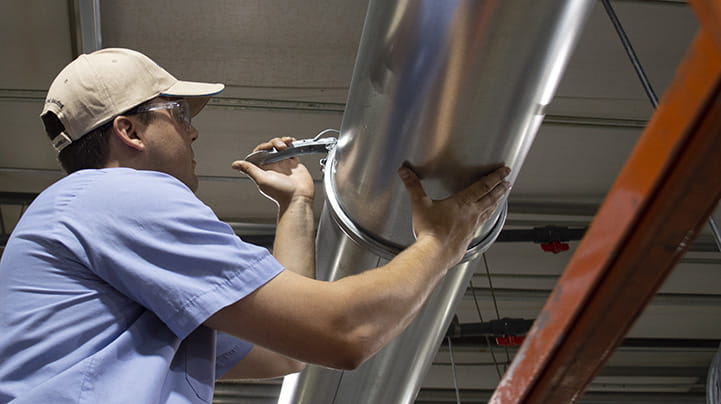

Nordfab QF-Klammern sind für eine luftdichte Abdichtung ausgelegt und erfordern daher zum Schließen einen gewissen Kraftaufwand. Das Vordehnen der Klammer um die gebördelte Kante eines einzelnen Kanalabschnitts kann das Schließen beim Verbinden zweier Abschnitte erheblich erleichtern.
Schritt 8: So viele Teile wie möglich am Boden verbinden
Das Schließen der Klammern am Boden ist in der Regel schneller und sicherer als die Arbeit auf einem Gerüst. Viele Monteure verbinden daher zwei oder drei Kanalabschnitte auf dem Boden miteinander, bevor sie diese an ihren Bestimmungsort heben.
Sicherheitshinweis: Die Kanäle müssen stets ordnungsgemäß abgestützt sein.
Es ist unsicher, mehrere Abschnitte ohne ausreichende Abstützung freitragend zu belassen. Jeder zusätzliche Abschnitt belastet die Klammern und Aufhängungen erheblich, was möglicherweise zum Versagen der Klammern oder Aufhängungen führen kann.
Schritt 9: Splinte einsetzen
Stecken Sie nach dem Schließen jeder Klammer einen der mitgelieferten Splinte wie abgebildet in die dafür vorgesehene Bohrung. Dies verhindert, dass sich die Klammer unerwartet öffnet.
Setzen Sie den Splint unmittelbar nach dem Schließen der Klammer ein und seien Sie vorsichtig im Bereich von Klammern, die noch nicht gesichert sind. Sicherheitshinweis: Auch wenn dies selten vorkommt, können nicht gesicherte Splinte dazu führen, dass sich Klammern unerwartet öffnen, was zum Herabfallen von Kanalabschnitten führen kann. Darüber hinaus ist bekannt, dass die Griffe von ungesicherten Klammern Verletzungen verursachen können, wenn sie sich unerwartet öffnen.
