Ein implodierender Kanal ist eine Situation, in der ein Kanal oder ein Rohr aufgrund externer oder interner Druckunterschiede zusammenbricht oder nach innen kollabiert. Die Gefahren eines implodierenden Kanals können je nach den Umständen und den beteiligten Materialien variieren, aber im Allgemeinen umfassen sie Folgendes:

• Sachschäden
• Sicherheitsgefährdungen
• Verminderte Effizienz des Systems
• Gesundheitliche Risiken
• Finanzielle Kosten
• Unterbrechung von Dienstleistungen

Nordfab's Quick-Fit (QF) und FB Testergebnisse

Unten sehen Sie die Testergebnisse des Implodierwiderstands von Nordfabs Quick-Fit (QF) und FB-Rohr mit 0,7 und 0,9 mm Dicke.

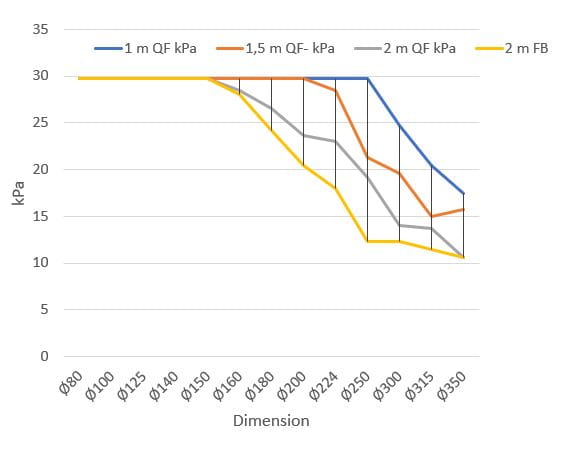

Implosionswiderstand verzinkter Kanal QF & FB, T = 0,7 mm

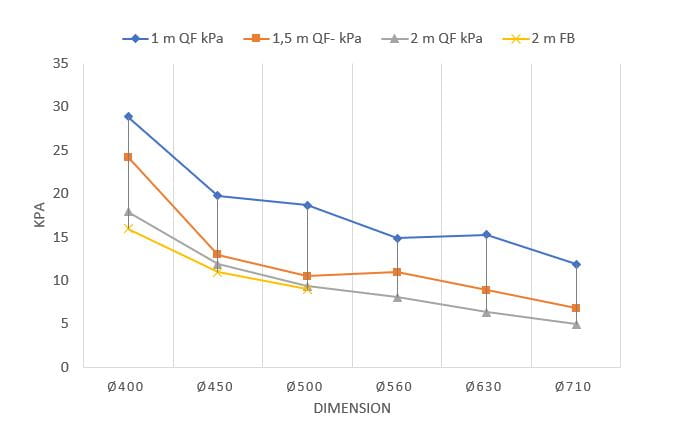

Implosionswiderstand verzinkter Kanal QF & FB, T = 0,9 mm

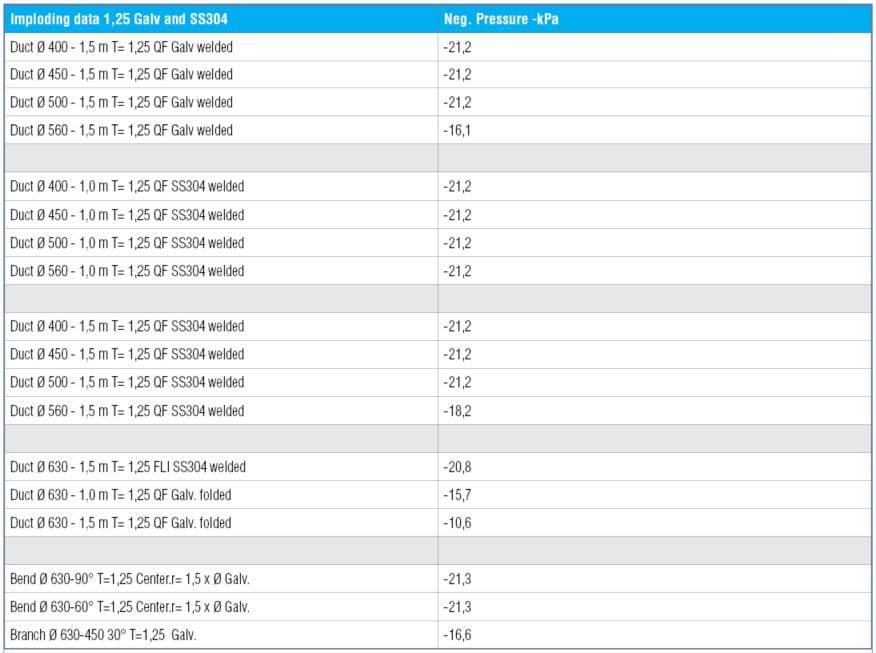

Durchstoßwiderstand verzinkte und 304SS-Rohre QF & FB, T = 1,25 mm

Bitte beachten Sie, dass der Implosionstest für das 1,25-mm-Rohr mit 3 Rohren und einem Ventilator in unserer hauseigenen Testanlage durchgeführt wurde. Die Ergebnisse sind als Richtwerte zu betrachten und können sich ändern, wenn die Rohre in einem realen Produktionsbereich eingesetzt werden.

Wie man einen implodierenden Kanal vermeidet

Um die Gefahr eines implodierenden Kanals auszuschalten, ist es wichtig, regelmäßige Inspektionen und Wartungsarbeiten an den Kanalsystemen durchzuführen, um Probleme zu erkennen und zu beheben, bevor sie zu einem Einsturz führen. Außerdem sollten bei der ordnungsgemäßen Planung und Installation von Kanalsystemen Faktoren wie Druckunterschiede, Materialstärke und Abstützung berücksichtigt werden, um das Risiko implodierender Kanäle zu minimieren. Wir bei Nordfab empfehlen Folgendes, um implodierende Kanäle zu vermeiden:

• Keine Pulsation im Kanalnetz
• Keine Beulen oder Kratzer am Kanal
• Verwendung von Rundrohren
• Verwendung entsprechender geteilter Bänder, vorzugsweise in der Mitte des Kanals angebracht
• Überschreiten Sie nicht die Unterdruckgrenzen

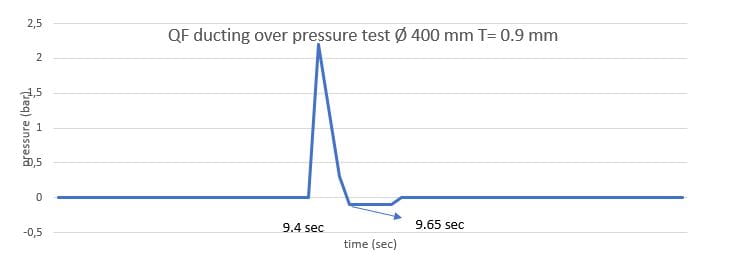

Quick-Fit (QF)-Rohr über Druckprüfung Ø 400 mm T= 0,9 mm
