Campanas integrales
Campanas integrales
Los campos Área de la ranura y Coeficiente de pérdida de ranura se utilizan normalmente para campanas compuestas. (Ver Figura 1 a la derecha)
El campo Área de la ranura es el área abierta real de la ranura o ranuras en una campana.
El coeficiente de pérdida de ranura es el factor de pérdida de entrada de ranura, Fs, y tendría valores en el rango de 1.00 a 1.78 (si no lo conoce, utilice el valor de 1.78)
El sistema tiene un valor predeterminado para una velocidad de ranura de 200 fpm.
El coeficiente de pérdida de campana es el factor de pérdida de campana, Fh, cuando se usa para campanas compuestas.
Factor de pérdida de campana |
||
| α | Cónica | Rectangular |
| 90 | 0.93 | 0.93 |
| 80 | 0.11 | 0.19 |
| 70 | 0.06 | 0.13 |
| 60 | 0.08 | 0.16 |
| 50 | 0.12 | 0.21 |
| 45 | 0.15 | 0.25 |
| 40 | 0.18 | 0.28 |
| 30 | 0.25 | 0.35 |
| 20 | 0.34 | 0.43 |
| 10 | 0.44 | 0.52 |
| 0 | 0.56 | 0.64 |
Nota: Los valores de 0° representan conductos redondos empalmados en la parte posterior de la cabina o campana sin una transición de rectangular a redondo.

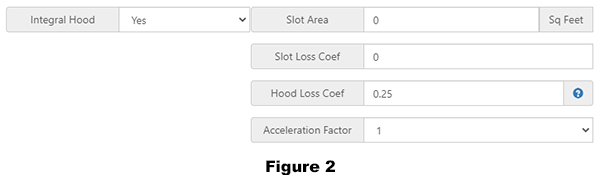

Si su campana no se considera una campana ranurada, el Coeficiente de Pérdida de la Campana es el único valor requerido. El área de la ranura y el coeficiente de pérdida de la ranura deben establecerse en cero. El factor de aceleración debe establecerse en 1. (Vea la Figura 2 a continuación)
When the hood is considered a compound hood all of the values are to be populated. The Acceleration Factor is to be set to 1. (See Figure 3 below)
