Une gaine qui implose fait généralement référence à une situation dans laquelle une gaine ou un tuyau s'effondre ou s'affaisse vers l'intérieur en raison de différences de pression externes ou internes. Les dangers d'un conduit implosant peuvent varier en fonction des circonstances et des matériaux impliqués, mais ils comprennent généralement :
- Dommages matériels
- Risques pour la sécurité
- Réduction de l'efficacité du système
- Risques pour la santé
- Coûts financiers
- Interruption des services
Résultats des tests Quick-Fit (QF) et FB de Nordfab
Vous trouverez ci-dessous les résultats des tests de résistance à l'implosion des gaines Quick-Fit (QF) et FB de Nordfab, d'une épaisseur de 0,7 et 0,9 mm.

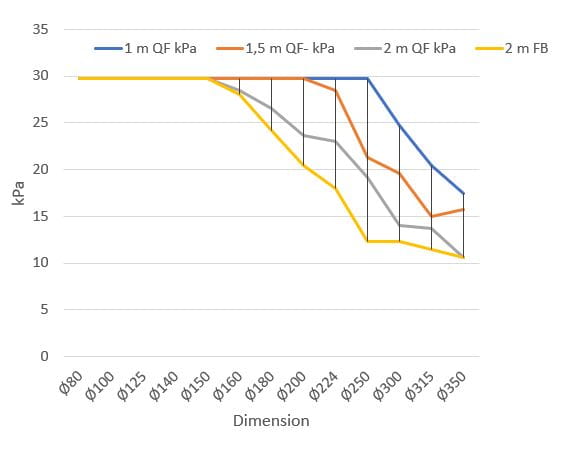

Résistance à l'implosion conduit galvanisé QF & FB, T = 0,7 mm

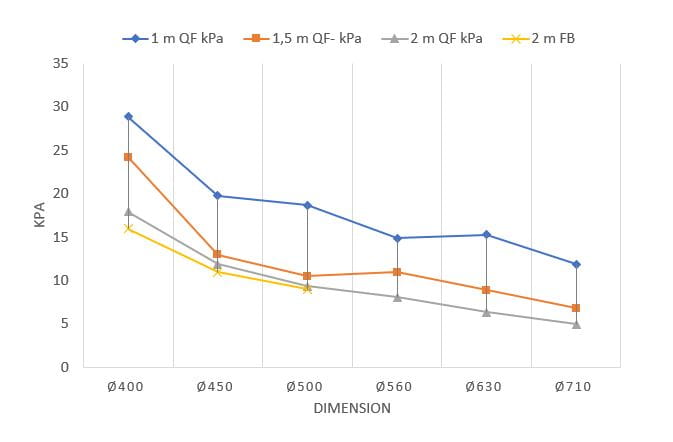

Résistance à l'implosion Conduit galvanisé QF & FB, T = 0,9 mm

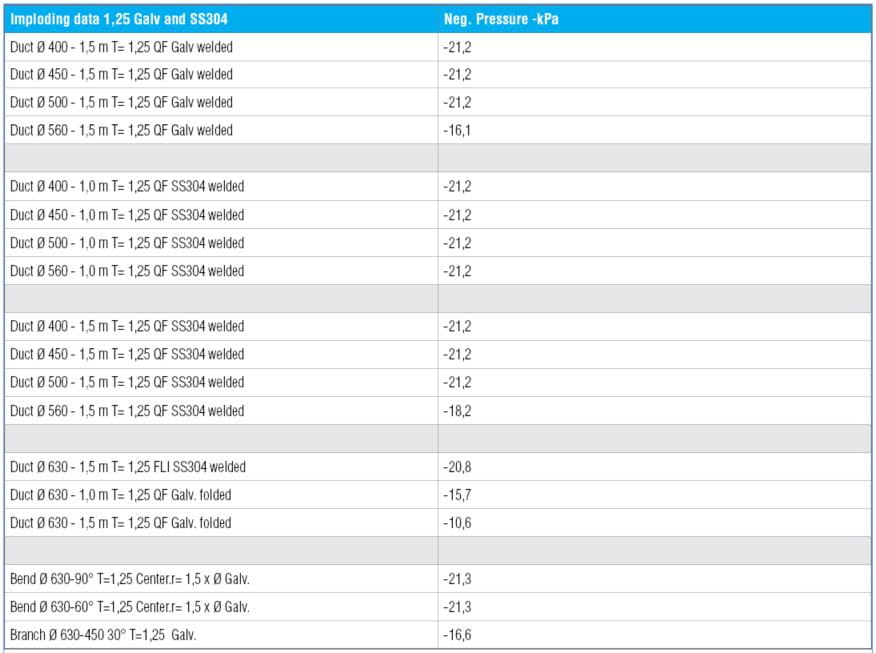

Résistance à l'implosion des conduits galvanisés et 304SS QF & FB, T = 1,25 mm
Veuillez noter que le test d'implosion pour la gaine de 1,25 mm a été réalisé avec 3 gaines et un ventilateur dans notre centre d'essai interne. Les résultats doivent être considérés comme indicatifs et peuvent être différents lorsque les gaines sont utilisées dans une zone de production réelle.
Comment éviter l'implosion d'un conduit
Pour éliminer le risque d'implosion d'un conduit, il est essentiel de procéder à des inspections et à un entretien réguliers des conduits afin d'identifier et de résoudre les problèmes avant qu'ils ne conduisent à un effondrement. En outre, la conception et l'installation correctes des systèmes de conduits doivent prendre en compte des facteurs tels que les différences de pression, la résistance des matériaux et le support pour minimiser le risque d'implosion des conduits. Chez Nordfab, nous recommandons les mesures suivantes pour éviter l'implosion des conduits :
- Pas de pulsations dans les conduits
- Pas de bosses ou de rayures sur les conduits
- Utilisation de gaines rondes
- Utiliser des sangles fendues correspondantes, de préférence attachées au milieu de la gaine.
- Ne pas dépasser les limites de pression :

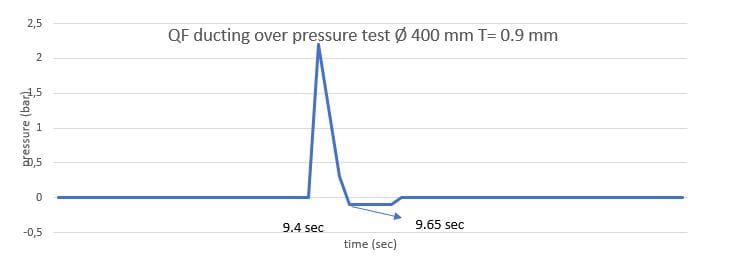

Conduit Quick-Fit (QF) sur essai de pression Ø 400 mm T= 0,9 mm
