Rørsystemer til Støvopsamling/Procesventilation

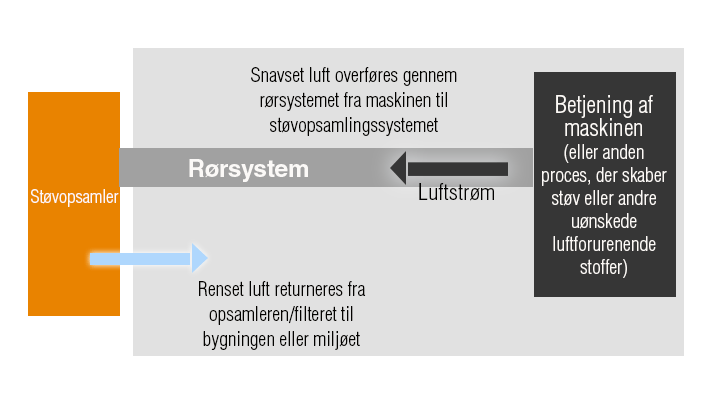

I sin enkleste form kan et støvopsamlingssystem beskrives som et system, der ligner en støvsuger. Støvopsamlingsrøret er slangen og stangen, der trækker støvet væk fra maskinen, som danner de forurenende stoffer. Og støvopsamleren er støvsugeren, der filtrerer støv og sender ren luft tilbage til enten bygningen eller udenfor.
Støvopsamling bruges til at øge medarbejdernes sikkerhed, skabe et renere, sundere arbejdsmiljø og hjælpe med at eliminere risikoen for brand og evt. eksplosioner, der opstår som følge af ophobning af ""brændbart støv"". Renere miljøer sikrer også bedre maskineffektivitet.

Støvopsamlingsrør falder ind under to hovedkategorier – fleksible slangerør og hårde, faste rør.

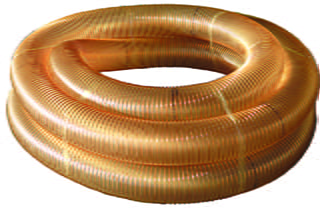

Den fleksible slange er en gummi- eller plastslange med en jordingsspiral af metal, der SKAL jordes i hver ende for at forhindre statisk elektricitet i at udvikle sig og generere farlige gnister. Slangen er kun egnet til korte længder, som f.eks. maskintilslutninger. Det skyldes, at dens ru inderside og "slappe" egenskaber forårsager et betydeligt tab af statisk tryk, hvilket kræver højere energiforbrug og kan resultere i dårlig systemydeevne.

Hårde, faste støvopsamlingsrør er normalt fremstillet af enten plast eller metal (galvaniseret eller rustfrit stål, afhængigt af anvendelsen). En konstruktion helt i metal anvendes til stort set alle industrielle og kommercielle formår, da det reducerer risikoen for farlig statisk elektricitet. Den glatte, stive inderside på metalrøret reducerer det statiske tryktab, selv ved lange længder. Konstruktionstyperne med metalrør kan være spiralsnoede eller sammenføjede.

Rørforbindelsestyper

Sammensatte metalrørsystemer kan generelt leveres med flanger eller spændebåndsender/forbindelsestyper.

Rør med flange

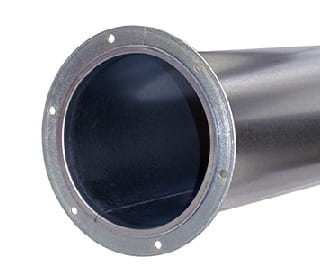

Rør med flanger samles vha. metalflanger eller vinkelringe. Med denne metode er flangerne monteret over hver ende af rørkraven, og rørkanten er "vanstoned" (drejet op for at holde flangen på plads), eller flangen kan svejses på røret. Derefter boltes flangerne på enderne af to stykker rør sammen for at samle stykkerne.

Ulemper ved flangekonstruktionen er:

• Konstruktionstiden er mere end dobbelt så lang som med spændebåndsrør.
• Medmindre flangerne fastgøres perfekt af kompetente arbejdere, vil rørsegmenterne ikke flugte korrekt.  Det resulterer i et uprofessionelt udseende og et højere statisk tryktab.
• Det er meget vanskeligt at flytte eller ændre rørsystemet. I mange tilfælde kasseres rør med flanger blot frem for at blive omkonfigureret, hvilket skal tages op til overvejelse, når du designer støvopsamlingsinstallationen.

Spændebåndsrør og deres fordele

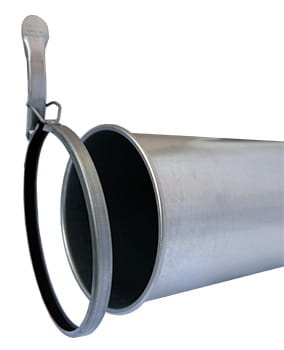

Rørsystemer med spændebånd, f.eks. Nordfab Quick-Fit®, hvor hver sektion af røret har en valset kant, der hurtigt samles med et enkel spændebånd uden brug af værktøj, giver mange fordele, bl.a.:

• Installationstiden er mindre end halvdelen af standardrørsystemer med flanger.
• Nordfabs rørsystemer med spændebånd flugter perfekt, så lange længder bliver ensartede og har minimalt statisk tryktab.
• Rørsystemer med spændebånd kan skilles ad og omkonfigureres hurtigt og nemt. Det gør det nemt at rense rørene, og der er ingen grund til at kassere dele, hvis faciliteterne skal omkonfigureres.

Nordfab er skaberen og verdens største producent af spændebåndsrør.

Få mere at vide om fordelene ved spændebåndsrør  |  Se vores QF Clip Together-rør

Oven over: Nordfab® QF-rør og rør med flanger monteret i et industrielt støvopsamlingssystem
