Sådan installeres Nordfab Quick-Fit-kanalsystemet

For at sikre, at Nordfab Quick-Fit (QF) fortsat er verdens hurtigste kanalsystem, vil vi gerne give et par tips, der kan hjælpe med at gøre din installation hurtig, problemfri og sikker.

Brug altid passende personligt beskyttelsesudstyr, når du monterer QF-kanaler:

• Arbejdshandsker: Plademetal kan være skarpt, og der kan forekomme grater.
• Øjen- og hørebeskyttelse: Brug passende beskyttelse, når du skærer i kanaler.
• Sikkerhedshjelm: Hjælper med at forhindre skader fra faldende dele eller værktøj.
• Skæreværktøj: Uanset om du bruger en nedstryger, en bajonetsav, en nibbler eller en anden skæremetode, er det vigtigt, at snittet er rent, og at kanalen ikke bliver deformeret til en oval form under skæringen. Følg alle producentens sikkerhedsretningslinjer for dit skæreværktøj.
• Fil: Brug en fil til at sikre, at snit i glidekanalsektioner er rene og fri for skarpe kanter.
• Stilladser og faldsikringsudstyr: Brug passende udstyr, når du arbejder i højden.
• Vandret: De fleste kanalstrækninger bør være vandrette. Til visse anvendelser, såsom udsugning af cementstøv eller olietåge, kan det dog være at foretrække at installere strækningerne i en vinkel, så materiale, der falder ud af luftstrømmen, kan løbe ud af kanalen.
• Lodline: Alle lodrette strækninger skal installeres lodret.

Trin 1: Sørg for, at din forsendelse er komplet og ubeskadiget

Undersøg alle kasser for synlige skader, inden du underskriver leveringskvitteringen. Kasserne skal være fastgjort til en palle og må ikke være sammenpressede, revne eller på anden måde beskadigede. Hvis der konstateres skader, skal du enten afvise leverancen eller notere problemet på leveringskvitteringen, inden du underskriver. Undlader du dette, kan det gøre det yderst vanskeligt at rejse krav om erstatning på et senere tidspunkt.

Nordfab afsender de fleste ordrer Free On Board (FOB), hvilket betyder, at det er dit ansvar at sikre, at de modtagne materialer ikke er blevet beskadiget under transporten, og at transportøren har leveret alle kasser i forsendelsen.

Før du kvitterer for modtagelsen, skal du sikre dig, at alle kasser er til stede. Det samlede antal kasser fremgår af den leveringskvittering, som chaufføren fremviser. Notér eventuelle uoverensstemmelser, inden du underskriver.

Sikkerhedshenvisning: Vær opmærksom på de skarpe metalhæfteklammer, der bruges til at forsegle forsendelseskasserne.

Trin 2: Gennemgå pakkelisterne

Åbn ikke kasserne med det samme, og begynd ikke at tage dele ud. Mindst én kasse i hver forsendelse indeholder Nordfabs pakkeliste. Find disse dokumenter, inden du åbner nogen kasser, da de indeholder oplysninger om indholdet i hver kasse.

For at minimere risikoen for, at dele går tabt eller bliver beskadiget på byggepladsen, bør du undgå at åbne kasserne, indtil indholdet skal bruges. Nordfab pakker kasserne for at optimere forsendelseseffektiviteten, ikke i den rækkefølge, som delene skal monteres i.

Trin 3: Forbered dig på at installere kanalsystemet

Det er vigtigt, at installatøren forstår det layout, som systemdesigneren har planlagt. Overhold alle lokale regler og forskrifter, og tag højde for konstruktionernes bæreevne for at sikre, at kanalsystemet understøttes tilstrækkeligt, og at bygningen sikkert kan bære systemet.

Hvis du ikke har et klart overblik over systemets layout eller installationstegningerne, skal du kontakte systemdesigneren, inden du påbegynder arbejdet.

Trin 4: Udlægning af kanalen

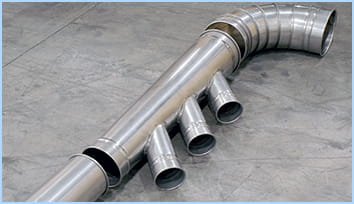

Start med at lægge systemet ud på gulvet under det planlagte installationssted. Husk, at komponenter, der skal samles, muligvis ikke er pakket i samme kasse. At gennemføre dette trin kan reducere installationstiden betydeligt, når arbejdet går i gang.

B BemærkB : Det er ofte på dette trin, at manglende komponenter opdages. Hvis der mangler dele, skal du straks kontakte din forhandler, så der kan leveres erstatningskomponenter, og dit layout kan sammenlignes med det oprindelige systemdesign.

Trin 5: Slip-kanalen

• Mål den afstand, der skal dækkes.
• Skær kanalen – ikke QF Slip-kanalen – ca. 100 mm kortere end den krævede spændvidde. Sørg for, at snittet er fri for grater, og at kanalen bevarer sin cirkulære form.
• Indsæt den afskårne ende af QF-kanalen i glidekanalen. Spænd den ene ende af samlingen fast. Sørg for, at glidekanalen befinder sig nedstrøms for det afskårne stykke.
• Skub QF-kanalen ind i glidekanalen, indtil den ønskede længde er opnået.
• Skub O-ringen over den rullede kant på Slip Duct, så den sidder omkring den afskårne del af QF-kanalen. Placer den fast mod den rullede kant på Slip Duct. O-ringen danner en tætning og giver en rullet overflade, som QF-klemmen kan gribe fat i.

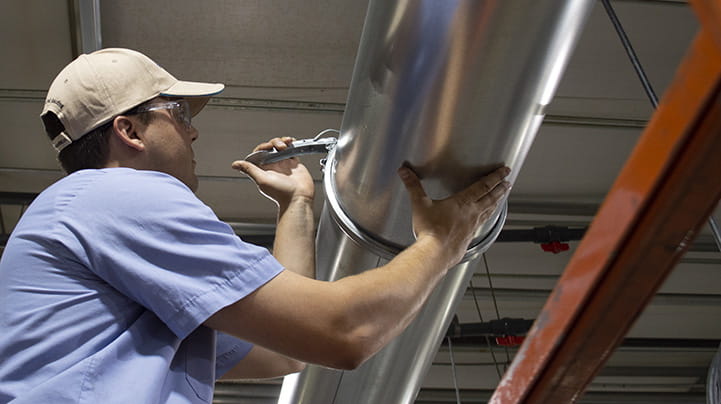

• Brug en standard QF-klemme til at forbinde den rullede kant på Slip Duct og O-ringen.
• Når samlingen er monteret, kan længden justeres ved at løsne klemmen og ændre den del af kanalen, der er skubbet ind i Slip Duct.

Sikkerhedshenvisning: For at sikre et stærkt, sikkert og stabilt system skal der altid være mindst 100 mm af kanalen skubbet ind i Slip Duct.

Se videoen nedenfor for yderligere oplysninger om montering af en Slip Duct.
