FB Cut-in Branch

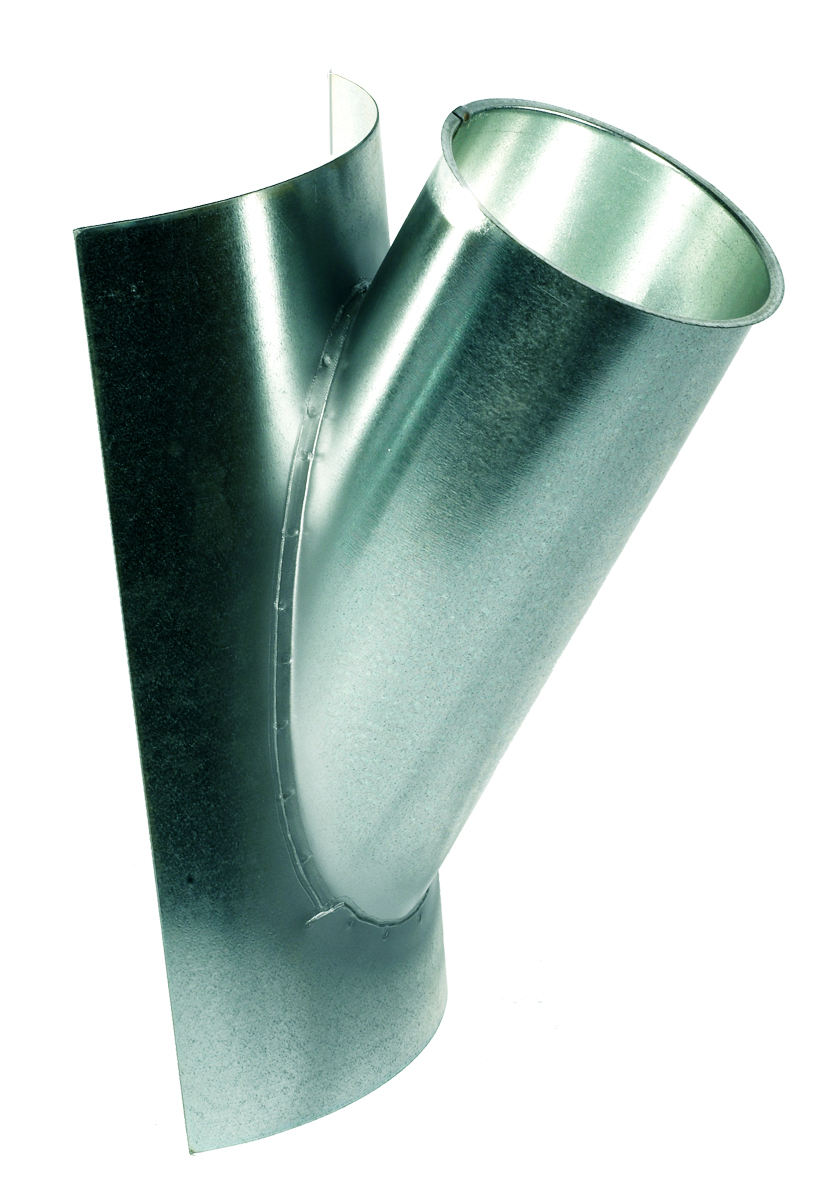

FB clip-together duct 30° Cut-In Branches with 6 mm edge for easy clip connection. Ø80 - 800 mm, galvanised steel construction. Optional 45°.

FB Cut-In Branches (30°) are used to branch into main duct lines. Cut-In Branches are 30°, optional 45° available upon request. The cut-in branch is easily connected to other duct components using FB Clips, which can be secured around the flat edge on each end. Available in galvanised steel construction, ranging from 80 mm to 800 mm in diameter.

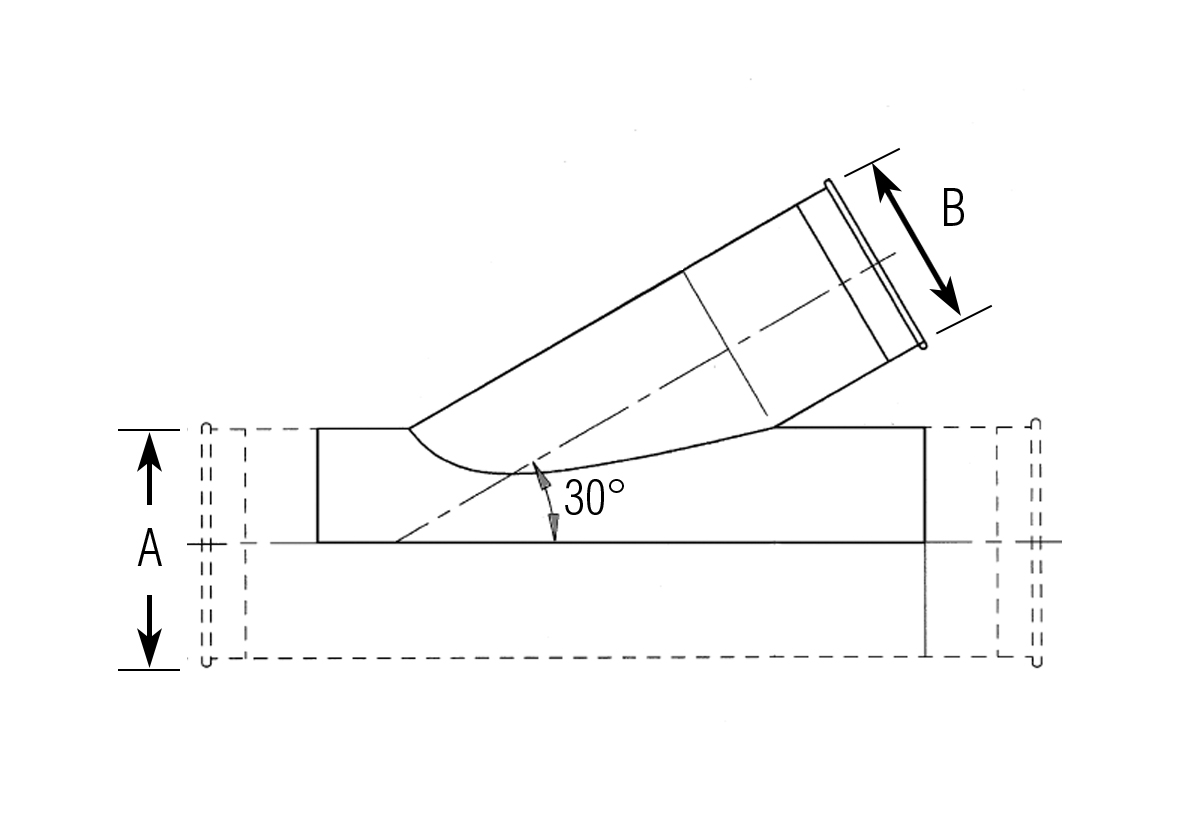

When ordering, please specify ØA, Main

ØB must be smaller than or equal to the Main.

The FB Duct System is used in dust collection, process ventilation, and fume extraction systems in a wide variety of industries. Nordfab FB Ducting features a flat edge on the connecting ends.

Find Your Revit Model
ø B (mm) ø A (mm) Material T mm Weight(kg) Item No.
80 80 Galv 0,7mm 0,51 8240005154‍
80 100 Galv 0,7mm 0,32 8240005155‍
80 120 Galv 0,7mm 0,42 8240005157‍
80 125 Galv 0,7mm 0,34 8240005160‍
80 140 Galv 0,7mm 0,34 8240005164‍
80 150 Galv 0,7mm 0,35 8240005169‍
80 160 Galv 0,7mm 0,35 8240005175‍
80 180 Galv 0,7mm 0,36 8240005182‍
80 200 Galv 0,7mm 0,38 8240005190‍
80 225 Galv 0,7mm 0,38 8240005199‍
80 250 Galv 0,7mm 0,37 8240005209‍
80 275 Galv 0,7mm 0,37 8240005220‍
80 300 Galv 0,7mm 0,37 8240005232‍
80 315 Galv 0,7mm 0,37 8240005245‍
80 350 Galv 0,7mm 0,36 8240005259‍
100 100 Galv 0,7mm 0,68 8240005156‍
100 120 Galv 0,7mm 0,57 8240005158‍
100 125 Galv 0,7mm 0,45 8240005161‍
100 140 Galv 0,7mm 0,45 8240005165‍
100 150 Galv 0,7mm 0,45 8240005170‍
100 160 Galv 0,7mm 0,46 8240005176‍
100 180 Galv 0,7mm 0,46 8240005183‍
100 200 Galv 0,7mm 0,47 8240005191‍
100 225 Galv 0,7mm 0,51 8240005200‍
100 250 Galv 0,7mm 0,5 8240005210‍
100 275 Galv 0,7mm 0,49 8240005221‍
100 300 Galv 0,7mm 0,49 8240005233‍
100 315 Galv 0,7mm 0,49 8240005246‍
100 350 Galv 0,7mm 0,48 8240005260‍
100 400 Galv 0,7mm 0,48 8240005274‍
120 120 Galv 0,7mm 0,86 8240005159‍
120 125 Galv 0,7mm 0,79 8240005162‍
120 140 Galv 0,7mm 0,72 8240005166‍
120 150 Galv 0,7mm 0,66 8240005171‍
120 160 Galv 0,7mm 0,56 8240005177‍
120 180 Galv 0,7mm 0,55 8240005184‍
120 200 Galv 0,7mm 0,58 8240005192‍
120 225 Galv 0,7mm 0,67 8240005201‍
120 250 Galv 0,7mm 0,59 8240005211‍
120 275 Galv 0,7mm 0,65 8240005222‍
120 300 Galv 0,7mm 0,63 8240005234‍
120 315 Galv 0,7mm 0,62 8240005247‍
120 350 Galv 0,7mm 0,62 8240005261‍
120 400 Galv 0,7mm 0,61 8240005275‍
120 450 Galv 0,7mm 0,6 8240005289‍
125 125 Galv 0,7mm 0,92 8240005163‍
125 140 Galv 0,7mm 0,64 8240005167‍
125 150 Galv 0,7mm 0,62 8240005172‍
125 160 Galv 0,7mm 0,62 8240005178‍
125 180 Galv 0,7mm 0,61 8240005185‍
125 200 Galv 0,7mm 0,62 8240005193‍
125 225 Galv 0,7mm 0,7 8240005202‍
125 250 Galv 0,7mm 0,65 8240005212‍
125 275 Galv 0,7mm 0,68 8240005223‍
125 300 Galv 0,7mm 0,66 8240005235‍
125 315 Galv 0,7mm 0,66 8240005248‍
125 350 Galv 0,7mm 0,65 8240005262‍
125 400 Galv 0,7mm 0,64 8240005276‍
125 450 Galv 0,7mm 0,64 8240005290‍
125 500 Galv 0,7mm 0,64 8240005304‍
140 140 Galv 0,7mm 0,78 8240005168‍
140 150 Galv 0,7mm 0,75 8240005173‍
140 160 Galv 0,7mm 0,73 8240005179‍
140 180 Galv 0,7mm 0,78 8240005186‍
140 200 Galv 0,7mm 0,7 8240005194‍
140 225 Galv 0,7mm 0,83 8240005203‍
140 250 Galv 0,7mm 0,73 8240005213‍
140 275 Galv 0,7mm 0,81 8240005224‍
140 300 Galv 0,7mm 0,76 8240005236‍
140 315 Galv 0,7mm 0,77 8240005249‍
140 350 Galv 0,7mm 0,77 8240005263‍
140 400 Galv 0,7mm 0,75 8240005277‍
140 450 Galv 0,7mm 0,75 8240005291‍
140 500 Galv 0,7mm 0,74 8240005305‍
140 550 Galv 0,7mm 0,75 8240005319‍
150 150 Galv 0,7mm 1,16 8240005174‍
150 160 Galv 0,7mm 0,83 8240005180‍
150 180 Galv 0,7mm 0,88 8240005187‍
150 200 Galv 0,7mm 0,79 8240005195‍
150 225 Galv 0,7mm 0,91 8240005204‍
150 250 Galv 0,7mm 0,79 8240005214‍
150 275 Galv 0,7mm 0,89 8240005225‍
150 300 Galv 0,7mm 0,82 8240005237‍
150 315 Galv 0,7mm 0,83 8240005250‍
150 350 Galv 0,7mm 0,85 8240005264‍
150 400 Galv 0,7mm 0,83 8240005278‍
150 450 Galv 0,7mm 0,83 8240005292‍
150 500 Galv 0,7mm 0,82 8240005306‍
150 550 Galv 0,7mm 0,82 8240005320‍
150 600 Galv 0,7mm 0,81 8240005334‍
160 160 Galv 0,7mm 1,27 8240005181‍
160 180 Galv 0,7mm 0,9 8240005188‍
160 200 Galv 0,7mm 0,88 8240005196‍
160 225 Galv 0,7mm 1,01 8240005205‍
160 250 Galv 0,7mm 0,87 8240005215‍
160 275 Galv 0,7mm 0,99 8240005226‍
160 300 Galv 0,7mm 0,88 8240005238‍
160 315 Galv 0,7mm 0,89 8240005251‍
160 350 Galv 0,7mm 0,91 8240005265‍
160 400 Galv 0,7mm 0,92 8240005279‍
160 450 Galv 0,7mm 0,91 8240005293‍
160 500 Galv 0,7mm 0,9 8240005307‍
160 550 Galv 0,7mm 0,9 8240005321‍
160 600 Galv 0,7mm 0,89 8240005335‍
160 630 Galv 0,7mm 0,89 8240005349‍
180 180 Galv 0,7mm 1,48 8240005189‍
180 200 Galv 0,7mm 1,1 8240005197‍
180 225 Galv 0,7mm 1,23 8240005206‍
180 250 Galv 0,7mm 1,05 8240005216‍
180 275 Galv 0,7mm 1,18 8240005227‍
180 300 Galv 0,7mm 1,05 8240005239‍
180 315 Galv 0,7mm 1,07 8240005252‍
180 350 Galv 0,7mm 1,07 8240005266‍
180 400 Galv 0,7mm 1,06 8240005280‍
180 450 Galv 0,7mm 1,08 8240005294‍
180 500 Galv 0,7mm 1,08 8240005308‍
180 550 Galv 0,7mm 1,07 8240005322‍
180 600 Galv 0,7mm 1,06 8240005336‍
180 630 Galv 0,7mm 1,06 8240005350‍
180 650 Galv 0,7mm 1,05 8240005364‍
200 200 Galv 0,7mm 1,73 8240005198‍
200 225 Galv 0,7mm 1,38 8240005207‍
200 250 Galv 0,7mm 1,26 8240005217‍
200 275 Galv 0,7mm 1,4 8240005228‍
200 300 Galv 0,7mm 1,24 8240005240‍
200 315 Galv 0,7mm 1,23 8240005253‍
200 350 Galv 0,7mm 1,23 8240005267‍
200 400 Galv 0,7mm 1,2 8240005281‍
200 450 Galv 0,7mm 1,29 8240005295‍
200 500 Galv 0,7mm 1,25 8240005309‍
200 550 Galv 0,7mm 1,26 8240005323‍
200 600 Galv 0,7mm 1,25 8240005337‍
200 630 Galv 0,7mm 1,24 8240005351‍
200 650 Galv 0,7mm 1,24 8240005365‍
200 700 Galv 0,7mm 1,23 8240005379‍
225 225 Galv 0,7mm 2,06 8240005208‍
225 250 Galv 0,7mm 1,47 8240005218‍
225 275 Galv 0,7mm 1,66 8240005229‍
225 300 Galv 0,7mm 1,44 8240005241‍
225 315 Galv 0,7mm 1,43 8240005254‍
225 350 Galv 0,7mm 1,42 8240005268‍
225 400 Galv 0,7mm 1,39 8240005282‍
225 450 Galv 0,7mm 1,43 8240005296‍
225 500 Galv 0,7mm 1,46 8240005310‍
225 550 Galv 0,7mm 1,52 8240005324‍
225 600 Galv 0,7mm 1,51 8240005338‍
225 630 Galv 0,7mm 1,5 8240005352‍
225 650 Galv 0,7mm 1,49 8240005366‍
225 700 Galv 0,7mm 1,48 8240005380‍
225 750 Galv 0,7mm 1,48 8240005394‍
250 250 Galv 0,7mm 2,43 8240005219‍
250 275 Galv 0,7mm 2,05 8240005230‍
250 300 Galv 0,7mm 1,82 8240005242‍
250 315 Galv 0,7mm 1,83 8240005255‍
250 350 Galv 0,7mm 1,79 8240005269‍
250 400 Galv 0,7mm 1,73 8240005283‍
250 450 Galv 0,7mm 1,75 8240005297‍
250 500 Galv 0,7mm 1,79 8240005311‍
250 550 Galv 0,7mm 1,81 8240005325‍
250 600 Galv 0,7mm 1,79 8240005339‍
250 630 Galv 0,7mm 1,78 8240005353‍
250 650 Galv 0,7mm 1,77 8240005367‍
250 700 Galv 0,7mm 1,76 8240005381‍
250 750 Galv 0,7mm 1,75 8240005395‍
250 800 Galv 0,7mm 1,74 8240005409‍
275 275 Galv 0,7mm 2,83 8240005231‍
275 300 Galv 0,7mm 2,08 8240005243‍
275 315 Galv 0,7mm 2,08 8240005256‍
275 350 Galv 0,7mm 2,03 8240005270‍
275 400 Galv 0,7mm 1,96 8240005284‍
275 450 Galv 0,7mm 1,99 8240005298‍
275 500 Galv 0,7mm 2,02 8240005312‍
275 550 Galv 0,7mm 2,14 8240005326‍
275 600 Galv 0,7mm 2,1 8240005340‍
275 630 Galv 0,7mm 2,08 8240005354‍
275 650 Galv 0,7mm 2,08 8240005368‍
275 700 Galv 0,7mm 2,06 8240005382‍
275 750 Galv 0,7mm 2,05 8240005396‍
275 800 Galv 0,7mm 2,04 8240005410‍
300 300 Galv 0,7mm 3,25 8240005244‍
300 315 Galv 0,7mm 2,66 8240005257‍
300 350 Galv 0,7mm 2,47 8240005271‍
300 400 Galv 0,7mm 2,39 8240005285‍
300 450 Galv 0,7mm 2,39 8240005299‍
300 500 Galv 0,7mm 2,34 8240005313‍
300 550 Galv 0,7mm 2,48 8240005327‍
300 600 Galv 0,7mm 2,44 8240005341‍
300 630 Galv 0,7mm 2,42 8240005355‍
300 650 Galv 0,7mm 2,41 8240005369‍
300 700 Galv 0,7mm 2,39 8240005383‍
300 750 Galv 0,7mm 2,37 8240005397‍
300 800 Galv 0,7mm 2,36 8240005411‍
315 315 Galv 0,7mm 3,01 8240005258‍
315 350 Galv 0,7mm 2,69 8240005272‍
315 400 Galv 0,7mm 2,65 8240005286‍
315 450 Galv 0,7mm 2,62 8240005300‍
315 500 Galv 0,7mm 2,57 8240005314‍
315 550 Galv 0,7mm 2,71 8240005328‍
315 600 Galv 0,7mm 2,69 8240005342‍
315 630 Galv 0,7mm 2,64 8240005356‍
315 650 Galv 0,7mm 2,63 8240005370‍
315 700 Galv 0,7mm 2,6 8240005384‍
315 750 Galv 0,7mm 2,59 8240005398‍
315 800 Galv 0,7mm 2,57 8240005412‍
350 350 Galv 0,7mm 4,09 8240005273‍
350 400 Galv 0,7mm 3,22 8240005287‍
350 450 Galv 0,7mm 3,19 8240005301‍
350 500 Galv 0,7mm 3,08 8240005315‍
350 550 Galv 0,7mm 3,28 8240005329‍
350 600 Galv 0,7mm 3,23 8240005343‍
350 630 Galv 0,7mm 3,21 8240005357‍
350 650 Galv 0,7mm 3,19 8240005371‍
350 700 Galv 0,7mm 3,14 8240005385‍
350 750 Galv 0,7mm 3,11 8240005399‍
350 800 Galv 0,7mm 3,08 8240005413‍
400 400 Galv 0,9mm 6,33 8240005288‍
400 450 Galv 0,9mm 5,28 8240005302‍
400 500 Galv 0,9mm 5,2 8240005316‍
400 550 Galv 0,9mm 5,08 8240005330‍
400 600 Galv 0,9mm 5,14 8240005344‍
400 630 Galv 0,9mm 5,18 8240005358‍
400 650 Galv 0,9mm 5,22 8240005372‍
400 700 Galv 0,9mm 5,15 8240005386‍
400 750 Galv 0,9mm 5,1 8240005400‍
400 800 Galv 0,9mm 5,06 8240005414‍
450 450 Galv 0,9mm 7,78 8240005303‍
450 500 Galv 0,9mm 6,6 8240005317‍
450 550 Galv 0,9mm 6,07 8240005331‍
450 600 Galv 0,9mm 6,08 8240005345‍
450 630 Galv 0,9mm 6,11 8240005359‍
450 650 Galv 0,9mm 6,13 8240005373‍
450 700 Galv 0,9mm 6,19 8240005387‍
450 750 Galv 0,9mm 6,32 8240005401‍
450 800 Galv 0,9mm 6,27 8240005415‍
500 500 Galv 0,9mm 9,5 8240005318‍
500 550 Galv 0,9mm 7,85 8240005332‍
500 600 Galv 0,9mm 7,1 8240005346‍
500 630 Galv 0,9mm 7,16 8240005360‍
500 650 Galv 0,9mm 7,16 8240005374‍
500 700 Galv 0,9mm 7,21 8240005388‍
500 750 Galv 0,9mm 7,27 8240005402‍
500 800 Galv 0,9mm 7,33 8240005416‍
550 550 Galv 0,9mm 11,36 8240005333‍
550 600 Galv 0,9mm 8,33 8240005347‍
550 630 Galv 0,9mm 8,34 8240005361‍
550 650 Galv 0,9mm 8,35 8240005375‍
550 700 Galv 0,9mm 8,34 8240005389‍
550 750 Galv 0,9mm 8,39 8240005403‍
550 800 Galv 0,9mm 8,43 8240005417‍
600 600 Galv 0,9mm 13,4 8240005348‍
600 630 Galv 0,9mm 9,64 8240005362‍
600 650 Galv 0,9mm 9,64 8240005376‍
600 700 Galv 0,9mm 9,65 8240005390‍
600 750 Galv 0,9mm 9,66 8240005404‍
600 800 Galv 0,9mm 9,68 8240005418‍
630 630 Galv 0,9mm 10,47 8240005363‍
630 650 Galv 0,9mm 10,45 8240005377‍
630 700 Galv 0,9mm 10,48 8240005391‍
630 750 Galv 0,9mm 10,48 8240005405‍
630 800 Galv 0,9mm 10,49 8240005419‍
650 650 Galv 0,9mm 10,76 8240005378‍
650 700 Galv 0,9mm 11,03 8240005392‍
650 750 Galv 0,9mm 11,05 8240005406‍
650 800 Galv 0,9mm 11,27 8240005420‍
700 700 Galv 0,9mm 18,06 8240005393‍
700 750 Galv 0,9mm 13,56 8240005407‍
700 800 Galv 0,9mm 13,67 8240005421‍
750 750 Galv 0,9mm 20,6 8240005408‍
750 800 Galv 0,9mm 17,24 8240005422‍
800 800 Galv 0,9mm 23,3 8240005423‍
