Quick-Fit (QF) Tee Branch

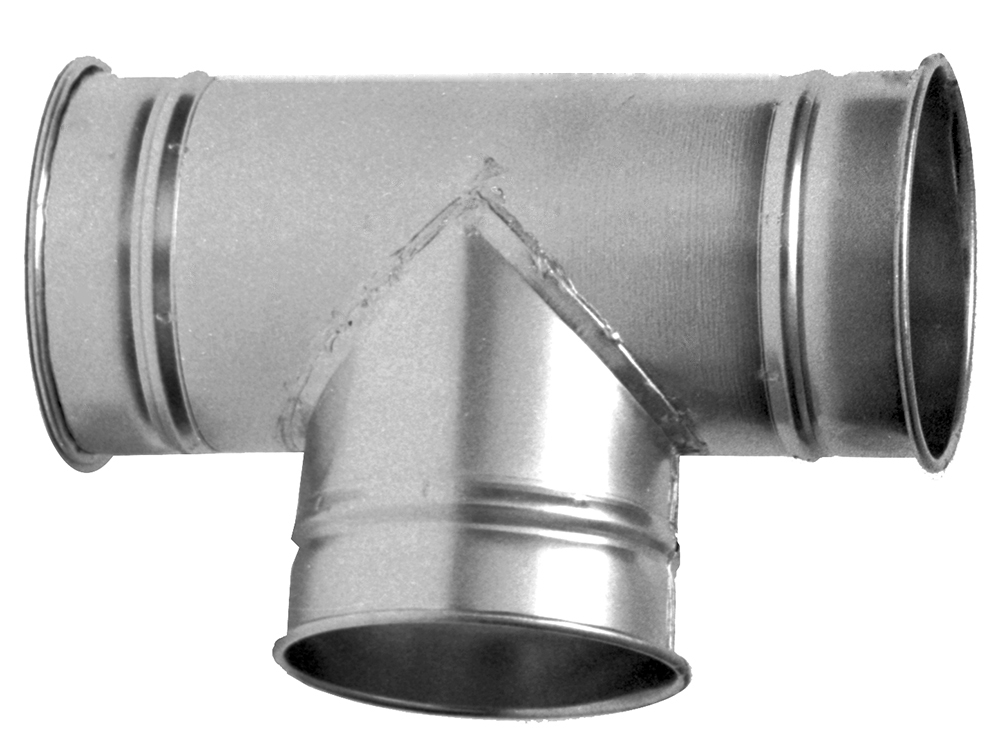

Quick-Fit (QF) clip-together duct 90° Tee Branch, Ø80-710 mm, galvanised steel or 304SS construction.

Quick-Fit (QF) Tee Branches are used to port to machine outlets or other duct lines. Available in 90° and in galvanised steel or 304SS construction.

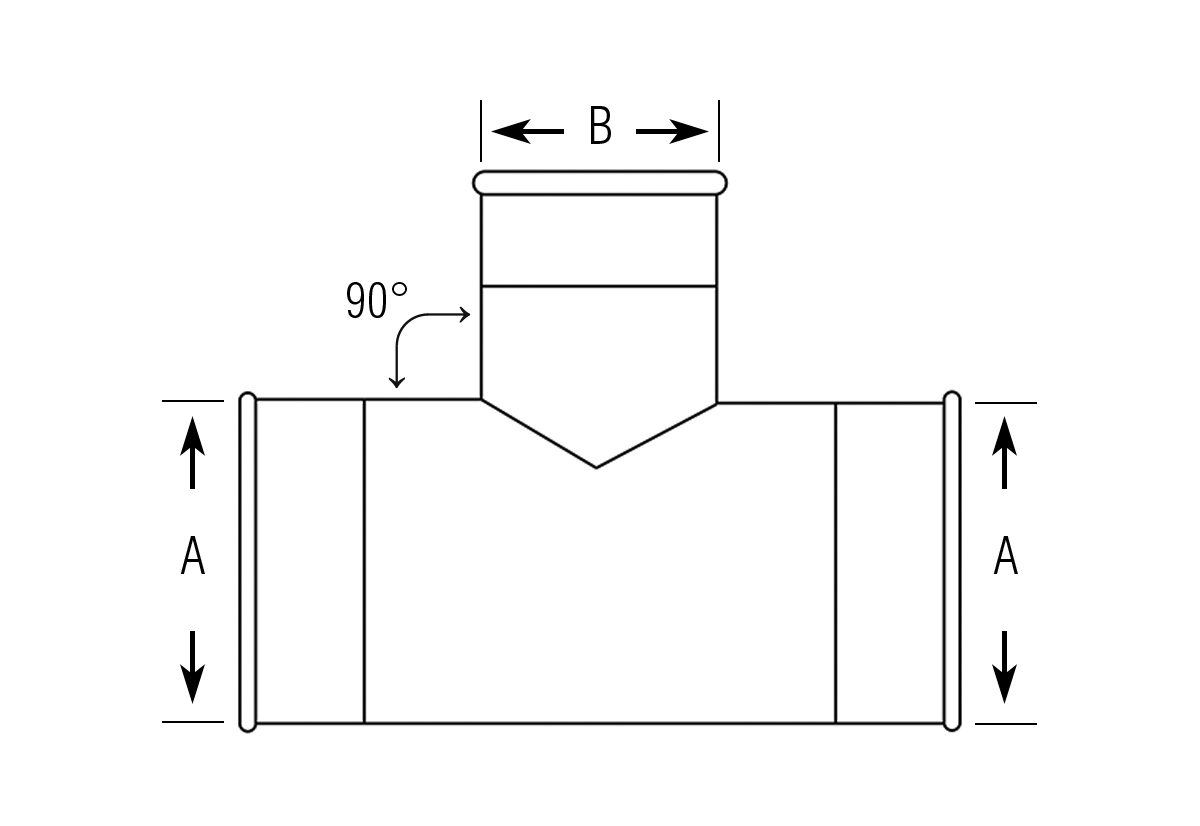

Both ØA ends must be equal.
ØB must be smaller than or equal to ØA.

The world's fastest ducting
For most dust and fume collection requirements and applications, Nordfab Quick-Fit (QF) modular clip-together ducting is a crucial component of dust collection, fume extraction, and process ventilation systems. It has the capability to significantly reduce installation time by up to 50%, resulting in cost savings and reduced downtime.

Easy to install
Quick-Fit is easy and quick to install, designed for effortless cleaning, and can be reused when adjusting facility layouts, providing one of the lowest life-cycle costs of any ducting product. The Quick-Fit rolled edges allow quick and easy connections with the Quick-Fit Clip when installing, extending, or taking apart runs of duct.

Find Your Revit Model
ø A1/A2 (mm) ø B (mm) Material T mm Weight(kg) Item No.
80 80 Galv 0,7mm 0,61 8240004730‍
100 80 Galv 0,7mm 0,73 8240004731‍
100 100 Galv 0,7mm 0,8 8240004732‍
125 80 Galv 0,7mm 0,86 8240004733‍
125 100 Galv 0,7mm 0,93 8240004734‍
125 125 Galv 0,7mm 1,03 8240004735‍
140 80 Galv 0,7mm 0,95 8240004736‍
140 100 Galv 0,7mm 1,03 8240004737‍
140 125 Galv 0,7mm 1,13 8240004738‍
140 140 Galv 0,7mm 1,19 8240004739‍
150 80 Galv 0,7mm 1,01 8240004740‍
150 100 Galv 0,7mm 1,09 8240004741‍
150 125 Galv 0,7mm 1,19 8240004742‍
150 140 Galv 0,7mm 1,25 8240004743‍
150 150 Galv 0,7mm 1,29 8240004744‍
160 80 Galv 0,7mm 1,06 8240004745‍
160 100 Galv 0,7mm 1,14 8240004746‍
160 125 Galv 0,7mm 1,25 8240004747‍
160 140 Galv 0,7mm 1,32 8240004748‍
160 150 Galv 0,7mm 1,36 8240004749‍
160 160 Galv 0,7mm 1,4 8240004750‍
180 80 Galv 0,7mm 1,19 8240004751‍
180 100 Galv 0,7mm 1,29 8240004752‍
180 125 Galv 0,7mm 1,41 8240004753‍
180 140 Galv 0,7mm 1,47 8240004754‍
180 150 Galv 0,7mm 1,52 8240004755‍
180 160 Galv 0,7mm 1,56 8240004756‍
180 180 Galv 0,7mm 1,67 8240004757‍
200 80 Galv 0,7mm 1,31 8240004758‍
200 100 Galv 0,7mm 1,41 8240004759‍
200 125 Galv 0,7mm 1,53 8240004760‍
200 140 Galv 0,7mm 1,61 8240004761‍
200 150 Galv 0,7mm 1,65 8240004762‍
200 160 Galv 0,7mm 1,7 8240004763‍
200 180 Galv 0,7mm 1,81 8240004764‍
200 200 Galv 0,7mm 1,91 8240004765‍
224 80 Galv 0,7mm 1,44 8240004766‍
224 100 Galv 0,7mm 1,55 8240004767‍
224 125 Galv 0,7mm 1,68 8240004768‍
224 140 Galv 0,7mm 1,76 8240004769‍
224 150 Galv 0,7mm 1,81 8240004770‍
224 160 Galv 0,7mm 1,86 8240004771‍
224 180 Galv 0,7mm 1,98 8240004772‍
224 200 Galv 0,7mm 2,09 8240004773‍
224 224 Galv 0,7mm 2,22 8240004774‍
250 80 Galv 0,7mm 1,59 8240004775‍
250 100 Galv 0,7mm 1,7 8240004776‍
250 125 Galv 0,7mm 1,85 8240004777‍
250 140 Galv 0,7mm 1,93 8240004778‍
250 150 Galv 0,7mm 1,99 8240004779‍
250 160 Galv 0,7mm 2,04 8240004780‍
250 180 Galv 0,7mm 2,18 8240004781‍
250 200 Galv 0,7mm 2,28 8240004782‍
250 224 Galv 0,7mm 2,42 8240004783‍
250 250 Galv 0,7mm 2,56 8240004784‍
300 80 Galv 0,7mm 1,87 8240004785‍
300 100 Galv 0,7mm 2 8240004786‍
300 125 Galv 0,7mm 2,16 8240004787‍
300 140 Galv 0,7mm 2,3 8240004788‍
300 150 Galv 0,7mm 2,37 8240004789‍
300 160 Galv 0,7mm 2,43 8240004790‍
300 180 Galv 0,7mm 2,57 8240004791‍
300 200 Galv 0,7mm 2,7 8240004792‍
300 224 Galv 0,7mm 2,85 8240004793‍
300 250 Galv 0,7mm 3,01 8240004794‍
300 300 Galv 0,7mm 3,34 8240004795‍
315 80 Galv 0,7mm 2,06 8240019519‍
315 100 Galv 0,7mm 2,2 8240004796‍
315 125 Galv 0,7mm 2,37 8240004797‍
315 140 Galv 0,7mm 2,47 8240004798‍
315 150 Galv 0,7mm 2,53 8240004799‍
315 160 Galv 0,7mm 2,6 8240004800‍
315 180 Galv 0,7mm 2,75 8240004801‍
315 200 Galv 0,7mm 2,88 8240004802‍
315 224 Galv 0,7mm 3,03 8240004803‍
315 250 Galv 0,7mm 3,2 8240004804‍
315 300 Galv 0,7mm 3,53 8240004805‍
315 315 Galv 0,7mm 3,66 8240004806‍
350 80 Galv 0,7mm 2,26 8240019520‍
350 100 Galv 0,7mm 2,41 8240019521‍
350 125 Galv 0,7mm 2,59 8240004807‍
350 140 Galv 0,7mm 2,7 8240004808‍
350 150 Galv 0,7mm 2,77 8240004809‍
350 160 Galv 0,7mm 2,84 8240004810‍
350 180 Galv 0,7mm 3 8240004811‍
350 200 Galv 0,7mm 3,14 8240004812‍
350 224 Galv 0,7mm 3,31 8240004813‍
350 250 Galv 0,7mm 3,53 8240004814‍
350 300 Galv 0,7mm 3,85 8240004815‍
350 315 Galv 0,7mm 3,98 8240004816‍
350 350 Galv 0,7mm 4,23 8240004817‍
400 80 Galv 0,9mm 3,25 8240019522‍
400 100 Galv 0,9mm 3,46 8240019523‍
400 125 Galv 0,9mm 3,73 8240019524‍
400 140 Galv 0,9mm 3,87 8240004818‍
400 150 Galv 0,9mm 3,97 8240004819‍
400 160 Galv 0,9mm 4,07 8240004820‍
400 180 Galv 0,9mm 4,29 8240004821‍
400 200 Galv 0,9mm 4,5 8240004822‍
400 224 Galv 0,9mm 4,74 8240004823‍
400 250 Galv 0,9mm 5 8240004824‍
400 300 Galv 0,9mm 5,5 8240004825‍
400 315 Galv 0,9mm 5,68 8240004826‍
400 350 Galv 0,9mm 6,03 8240004827‍
400 400 Galv 0,9mm 6,54 8240004828‍
450 80 Galv 0,9mm 3,64 8240019525‍
450 100 Galv 0,9mm 3,87 8240019526‍
450 125 Galv 0,9mm 4,16 8240019527‍
450 140 Galv 0,9mm 4,34 8240019528‍
450 150 Galv 0,9mm 4,45 8240004829‍
450 160 Galv 0,9mm 4,56 8240004830‍
450 180 Galv 0,9mm 4,81 8240004831‍
450 200 Galv 0,9mm 5,03 8240004832‍
450 224 Galv 0,9mm 5,3 8240004833‍
450 250 Galv 0,9mm 5,58 8240004834‍
450 300 Galv 0,9mm 6,13 8240004835‍
450 315 Galv 0,9mm 6,32 8240004836‍
450 350 Galv 0,9mm 6,7 8240004837‍
450 400 Galv 0,9mm 7,25 8240004838‍
450 450 Galv 0,9mm 7,81 8240004839‍
500 80 Galv 0,9mm 4 8240019529‍
500 100 Galv 0,9mm 4,26 8240019530‍
500 125 Galv 0,9mm 4,58 8240019531‍
500 140 Galv 0,9mm 4,76 8240019532‍
500 150 Galv 0,9mm 4,89 8240019533‍
500 160 Galv 0,9mm 5,01 8240004840‍
500 180 Galv 0,9mm 5,28 8240004841‍
500 200 Galv 0,9mm 5,52 8240004842‍
500 224 Galv 0,9mm 5,81 8240004843‍
500 250 Galv 0,9mm 6,12 8240004844‍
500 300 Galv 0,9mm 6,72 8240004845‍
500 315 Galv 0,9mm 6,93 8240004846‍
500 350 Galv 0,9mm 7,34 8240004847‍
500 400 Galv 0,9mm 7,93 8240004848‍
500 450 Galv 0,9mm 8,53 8240004849‍
500 500 Galv 0,9mm 9,14 8240004850‍
560 80 Galv 0,9mm 4,43 8240019534‍
560 100 Galv 0,9mm 4,71 8240019535‍
560 125 Galv 0,9mm 5,06 8240019536‍
560 140 Galv 0,9mm 5,27 8240019537‍
560 150 Galv 0,9mm 5,41 8240019538‍
560 160 Galv 0,9mm 5,54 8240019539‍
560 180 Galv 0,9mm 5,83 8240004851‍
560 200 Galv 0,9mm 6,11 8240004852‍
560 224 Galv 0,9mm 6,43 8240004853‍
560 250 Galv 0,9mm 6,77 8240004854‍
560 300 Galv 0,9mm 7,43 8240004855‍
560 315 Galv 0,9mm 7,65 8240004856‍
560 350 Galv 0,9mm 8,11 8240004857‍
560 400 Galv 0,9mm 8,76 8240004858‍
560 450 Galv 0,9mm 9,4 8240004859‍
560 500 Galv 0,9mm 10,05 8240004860‍
560 560 Galv 0,9mm 10,85 8240004861‍
630 80 Galv 0,9mm 5 8240019540‍
630 100 Galv 0,9mm 5,32 8240019541‍
630 125 Galv 0,9mm 5,7 8240019542‍
630 140 Galv 0,9mm 5,94 8240019543‍
630 150 Galv 0,9mm 6,09 8240019544‍
630 160 Galv 0,9mm 6,24 8240019545‍
630 180 Galv 0,9mm 6,56 8240019546‍
630 200 Galv 0,9mm 6,86 8240004862‍
630 224 Galv 0,9mm 7,22 8240004863‍
630 250 Galv 0,9mm 7,6 8240004864‍
630 300 Galv 0,9mm 8,33 8240004865‍
630 315 Galv 0,9mm 8,58 8240004866‍
630 350 Galv 0,9mm 9,08 8240004867‍
630 400 Galv 0,9mm 9,8 8240004868‍
630 450 Galv 0,9mm 10,51 8240004869‍
630 500 Galv 0,9mm 11,22 8240004870‍
630 560 Galv 0,9mm 12,07 8240004871‍
630 630 Galv 0,9mm 13,09 8240004872‍
710 80 Galv 0,9mm 5,64 8240019547‍
710 100 Galv 0,9mm 5,99 8240019548‍
710 125 Galv 0,9mm 6,42 8240019549‍
710 140 Galv 0,9mm 6,68 8240019550‍
710 150 Galv 0,9mm 6,85 8240019551‍
710 160 Galv 0,9mm 7,02 8240019552‍
710 180 Galv 0,9mm 7,37 8240019553‍
710 200 Galv 0,9mm 7,71 8240019554‍
710 224 Galv 0,9mm 8,11 8240004873‍
710 250 Galv 0,9mm 8,54 8240004874‍
710 300 Galv 0,9mm 9,35 8240004875‍
710 315 Galv 0,9mm 9,62 8240004876‍
710 350 Galv 0,9mm 10,18 8240004877‍
710 400 Galv 0,9mm 10,98 8240004878‍
710 450 Galv 0,9mm 11,76 8240004879‍
710 500 Galv 0,9mm 12,55 8240004880‍
710 560 Galv 0,9mm 13,48 8240004881‍
710 630 Galv 0,9mm 14,58 8240004882‍
710 710 Galv 0,9mm 15,86 8240004883‍
304SS 1,1 8240029219‍
304SS 1,04 8240029218‍
304SS 0,86 8240029216‍
304SS 0,78 8240029213‍
304SS 0,66 8240029211‍
304SS 1,05 8240029226‍
304SS 1,26 8240029229‍
304SS 1,69 8240029244‍
304SS 1,59 8240029243‍
304SS 1,54 8240029242‍
304SS 1,49 8240029241‍
304SS 1,42 8240029240‍
304SS 1,3 8240029239‍
304SS 1,56 8240029237‍
304SS 1,41 8240029235‍
304SS 1,37 8240029234‍
304SS 1,3 8240029233‍
304SS 1,19 8240029232‍
304SS 4,47 8240029301‍
304SS 4,2 8240029300‍
304SS 4,09 8240029299‍
304SS 3,27 8240029289‍
304SS 3,09 8240029288‍
304SS 2,93 8240029287‍
304SS 4,87 8240029302‍
304SS 3,68 8240029305‍
304SS 5,45 8240029319‍
304SS 4,99 8240029317‍
304SS 4,51 8240029316‍
304SS 4,27 8240029315‍
304SS 4,05 8240029314‍
304SS 5,38 8240029311‍
304SS 4,1 8240029307‍
304SS 3,88 8240029306‍
304SS 2,43 8240029263‍
304SS 2,15 8240029261‍
304SS 2,05 8240029260‍
304SS 1,81 8240029257‍
304SS 1,86 8240029252‍
304SS 1,74 8240029251‍
304SS 3,43 8240029282‍
304SS 3,33 8240029281‍
304SS 2,99 8240029280‍
304SS 1,58 8240029255‍
304SS 2,82 8240029279‍
304SS 2,67 8240029278‍
304SS 2,54 8240029277‍
304SS 2,4 8240029276‍
304SS 2,33 8240029275‍
304SS 2,27 8240029274‍
304SS 2,43 8240029268‍
304SS 2,23 8240029266‍
304SS 2,7 8240029270‍
304SS 6,36 8240029321‍
304SS 1,2 8240029224‍
304SS 1,09 8240029222‍
304SS 0,99 8240029221‍
304SS 0,91 8240029220‍
304SS 1,1 8240029231‍
304SS 1,3 8240029230‍
304SS 1,22 8240029228‍
304SS 1,79 8240029245‍
304SS 1,33 8240029246‍
304SS 1,57 8240029248‍
304SS 3,68 8240029298‍
304SS 3,49 8240029297‍
304SS 3,3 8240029296‍
304SS 3,15 8240029295‍
304SS 2,98 8240029294‍
304SS 4 8240029292‍
304SS 2,9 8240029293‍
304SS 3,75 8240029291‍
304SS 2,79 8240029286‍
304SS 3,32 8240029303‍
304SS 5,9 8240029320‍
304SS 5,13 8240029318‍
304SS 3,86 8240029313‍
304SS 5,81 8240029312‍
304SS 3,64 8240029290‍
304SS 4,96 8240029310‍
304SS 4,67 8240029309‍
304SS 4,54 8240029308‍
304SS 3,5 8240029304‍
304SS 1,44 8240029247‍
304SS 2,63 8240029285‍
304SS 2,49 8240029283‍
304SS 2,28 8240029262‍
304SS 1,86 8240029258‍
304SS 1,72 8240029256‍
304SS 2,09 8240029254‍
304SS 1,96 8240029253‍
304SS 0,97 8240029225‍
304SS 1,16 8240029223‍
304SS 0,94 8240029217‍
304SS 0,95 8240029215‍
304SS 0,86 8240029214‍
304SS 0,72 8240029212‍
304SS 0,55 8240029210‍
304SS 1,15 8240029227‍
304SS 1,2 8240029238‍
304SS 1,45 8240029236‍
304SS 1,69 8240029250‍
304SS 1,64 8240029249‍
304SS 2,07 8240029264‍
304SS 2,56 8240029284‍
304SS 2,17 8240029265‍
304SS 2,29 8240029267‍
304SS 2,17 8240029273‍
304SS 3,2 8240029272‍
304SS 1,91 8240029259‍
304SS 2,87 8240029271‍
304SS 2,56 8240029269‍
304SS 6,82 8240029322‍
