Conduits pour le dépoussiérage et la ventilation de procédés

Le dépoussiérage assure le nettoyage de l’environnement de travail, afin d’améliorer la sécurité des ouvriers et l’efficacité des machines

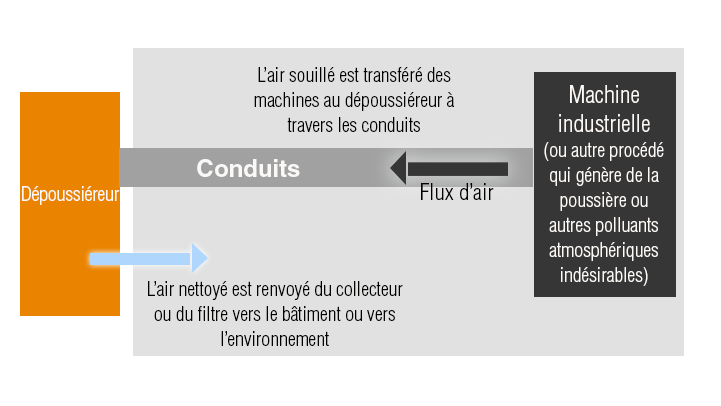

La ventilation industrielle, parfois appelée ventilation locale par aspiration, consiste à introduire de l’air propre dans un environnement de travail tout en évacuant l’air contaminé. Dans sa forme la plus simple, un système de ventilation ou de dépoussiérage industriel ressemble à un aspirateur. Le conduit de dépoussiérage correspond au tuyau et au manchon, qui évacuent la poussière de la source de polluants, et le dépoussiéreur correspond à l’aspirateur, qui filtre la poussière et renvoie l’air pur vers le bâtiment ou vers l’extérieur.

• Améliore la sécurité des ouvriers en créant un environnement de travail plus propre et plus sain
• Aide à éliminer les risques d’incendie, voire d’explosion, que présente l’accumulation de « poussières combustibles »
• Exigible dans certains cas pour se conformer aux réglementations/directives d’exposition professionnelle (par exemple, OSHA, ACGIH, NFPA)
• Maintient le rendement élevé des machines grâce à un environnement plus propre

Le tuyau flexible est un tuyau en caoutchouc ou en plastique intégrant une spirale métallique de mise à la terre, qui DOIT être reliée à la terre à chaque extrémité afin de prévenir l’accumulation d’électricité statique et la formation d’étincelles dangereuses. Le tuyau flexible n’est une solution adaptée que pour les courtes distances, par exemple, les raccords entre différentes machines. En raison de la rugosité des parois internes et de la nature « souple » du tuyau flexible, une perte de pression statique importante se produit, ce qui augmente les besoins en énergie et peut dégrader les performances du système.

Les conduits de dépoussiérage rigides fixes sont le plus souvent fabriqués en plastique ou en métal (acier galvanisé ou inoxydable, selon l’application). La fabrication entièrement métallique se retrouve dans pratiquement toutes les applications industrielles et commerciales, car elle réduit les risques d’accumulation dangereuse d’électricité statique. L’intérieur lisse et rigide du conduit métallique a pour effet de limiter la perte de pression statique, même sur de longues distances. Il existe différents types de conduits métalliques, notamment les conduits en spirale et les conduits à coutures soudées.

Conduits bridés

Les conduits bridés sont assemblés à l’aide de brides métalliques ou d’anneaux-brides. Par cette méthode, des brides sont montées à chaque extrémité du collier du conduit et une lèvre Vanstone est formée (rebord du conduit relevé pour maintenir la bride en place); il est également possible de souder la bride au conduit. Ensuite, les brides aux extrémités de deux éléments de conduit sont simplement boulonnées ensemble pour compléter l’assemblage.

• L’assemblage prend plus de deux fois plus de temps que pour les conduits à serrage rapide.
• L’installation des brides doit être parfaite, effectuée par des ouvriers qualifiés, pour que les segments de conduit s’alignent correctement. Sinon, un aspect non professionnel est obtenu, ainsi qu’une hausse de la perte de pression statique.
• Il est très difficile de déplacer ou de modifier un système de conduits. Dans de nombreux cas, les conduits bridés sont simplement mis au rebut au lieu d’être reconfigurés; ce facteur est à prendre en compte lors de la conception de votre installation de dépoussiérage.

Conduits à serrage rapide et avantages de ces systèmes

Les systèmes de conduits à serrage rapide, tels que les conduits Nordfab® Quick-Fit®, dont chaque section présente un bord roulé qui se joint rapidement à un autre via un simple collier, sans outil, vous offrent de nombreux avantages, notamment :

• Les temps d’installation sont réduits de moitié par rapport aux conduits bridés standard.
• Les conduits à serrage rapide Nordfab s’alignent parfaitement, ce qui assure l’uniformité des sections longues et réduit au minimum la perte de pression statique.
• Les systèmes de conduits à serrage rapide peuvent être démontés et reconfigurés rapidement et facilement. Cet avantage facilite le nettoyage des conduits. Les composants sont réutilisables en cas de réaménagement de l’atelier, ce qui prolonge le cycle de vie du produit.

Nordfab est l’inventeur et principal fabricant au monde de conduits à serrage rapide.

En savoir plus sur les avantages des conduits Quick-Fit | Voir nos conduits et produits Quick-Fit  | Demander un plan 3D afin de visualiser les conduits dont vous avez besoin dans votre installation

Ci-dessus : Conduits Quick-Fit et bridés Nordfab® installés dans le système de dépoussiérage d’une usine de fabrication industrielle
