Types d’extrémité de conduit Nordfab

Nordfab propose une variété de types d’extrémités ou de styles de raccords pour vous aider à assembler nos composants de conduits Quick-Fit ou lorsque vous devez agrandir des conduits existants ou les raccorder à des machines. Si vous ne spécifiez pas de type d'extrémité lors de la commande, nous fournirons en standard : des extrémités QF pour les conduits dans des tailles allant de 3 pouces à 24 pouces et des extrémités à bride d'angle pour les tailles supérieures à 24 pouces.

QUICK-FIT: En standard sur tous les produits Quick-Fit l’extrémité à bord roulé QF s’utilise avec notre collier à serrage rapide Quick-Fit afin d’accélérer et de faciliter l’installation des conduits. Cette extrémité est fournie en standard sur la plupart des produits Nordfab; il n’est donc généralement pas nécessaire de la spécifier. Cependant pour commander un composant personnalisé avec plus d’un style d’extrémité si vous devez spécifier une extrémité à bord roulé QF veuillez indiquer « QF ».

À BRIDE: Les extrémités à bride vous permettent d’adapter nos conduits QF à des conduits à bride existants ou à des machines équipées de raccords à bride. Nous pouvons fournir des brides standard de l’industrie ou une bride plate s’il s’agit d’une disposition de trous personnalisée. Pour commander veuillez indiquer « AFL » pour les extrémités à bride ou « FFL » pour les brides plates (et veillez à préciser la disposition des trous). Les extrémités à brides sont standard sur les conduits de plus de 24 pouces et ne nécessitent pas de spécification d'extrémité.

TUYAU: Si vous ajoutez un tuyau flexible dans vos conduits notre extrémité RAWFLEX présente un cordon autour du composant de conduit près du bord pour aider à retenir les colliers placés autour du tuyau. Commandez un adaptateur de tuyau.

NOFIT: Pour les composants sans extrémités personnalisées nous pouvons fournir des extrémités No Fit (sans raccord). Pour commander précisez l’extrémité « NOFIT » (NF)

Adaptateurs et conduits à bride Nordfab

Adapter des conduits Quick-Fit à des conduits à bride existants

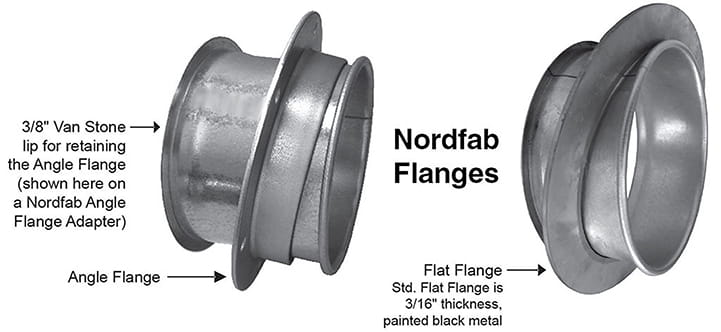

Les composants de conduits Quick-Fit (QF) de Nordfab peuvent être facilement raccordés aux systèmes de conduits à bride existants à l’aide d’adaptateurs tels que notre adaptateur bridé. L’adaptateur bridé présente un bord roulé QF à une extrémité et un anneau-bride standard un produit Nordfab à l’autre extrémité.

Nordfab peut également fournir des extrémités à bride plate qui peuvent être personnalisées selon vos besoins en matière de disposition des trous.

TUYAU DE CONDUIT NORDFAB DE DIAMÈTRE SUPÉRIEUR À 24 po

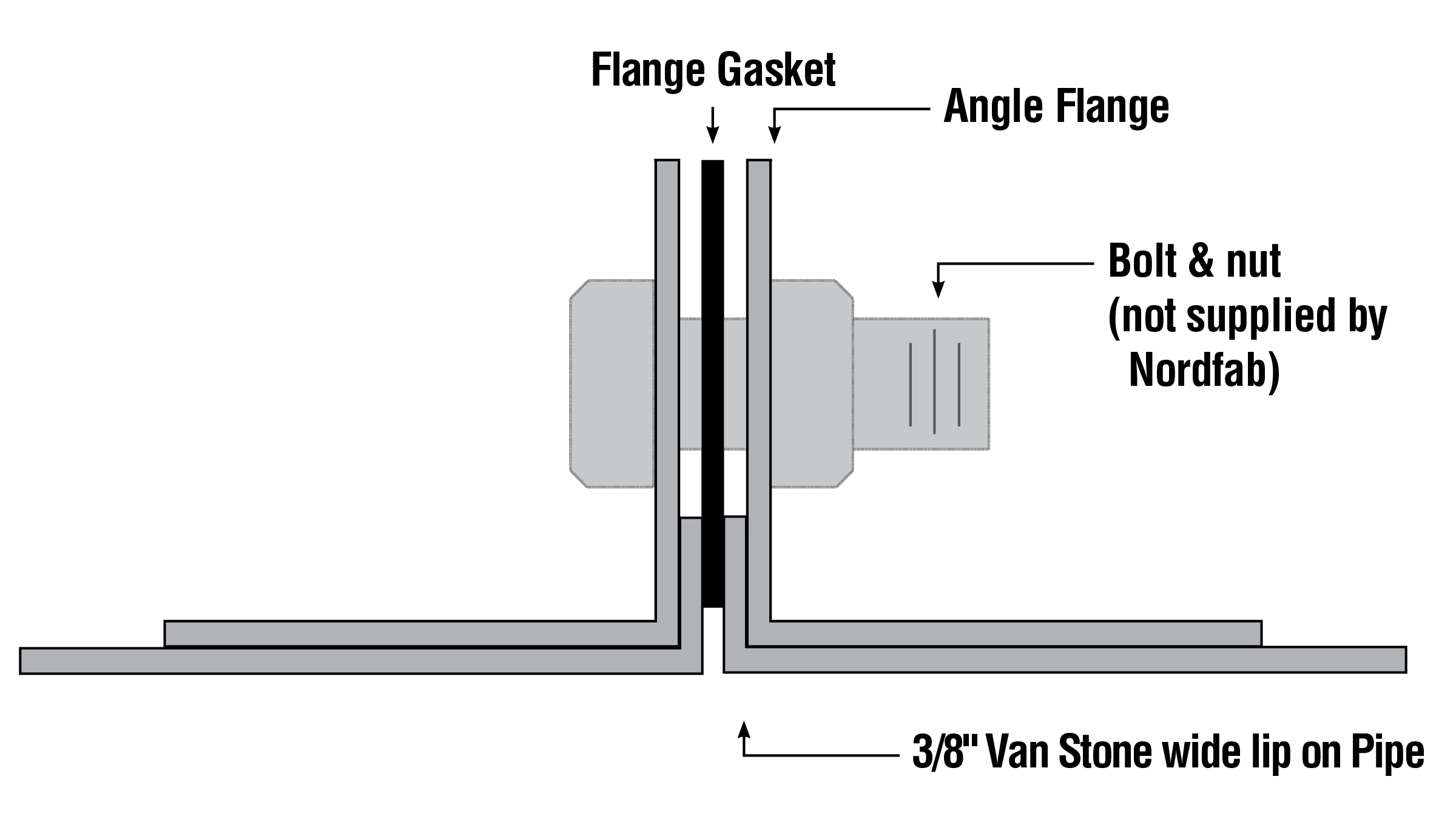

Les conduits Quick-Fit sont disponibles dans des diamètres allant jusqu’à 24 po. Pour des besoins de conduits plus grands. Nordfab fabrique des conduits à bride jusqu’à 40 po de diamètre dans les calibres standard et jusqu’à 72 po dans des calibres plus épais. Le tuyau de conduit à bride est construit à partir d'ébauches de tôles d'une longueur nominale de 5 pi, qui sont roulées et soudées au laser ou au plasma, fournissant une couture solide et sans fuite. Une bride standard de l’industrie fabriquée à partir de cornières laminées sur le bord est placée à l’extrémité du conduit et retenue par une lèvre Van Stone. La bride ainsi montée permet de facilement l’adapter aux trous des brides existantes. Le raccordement de deux tuyaux à bride est illustré ci-dessous.
