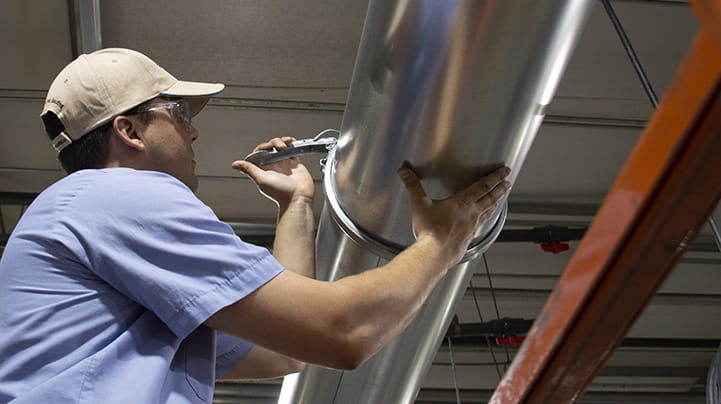

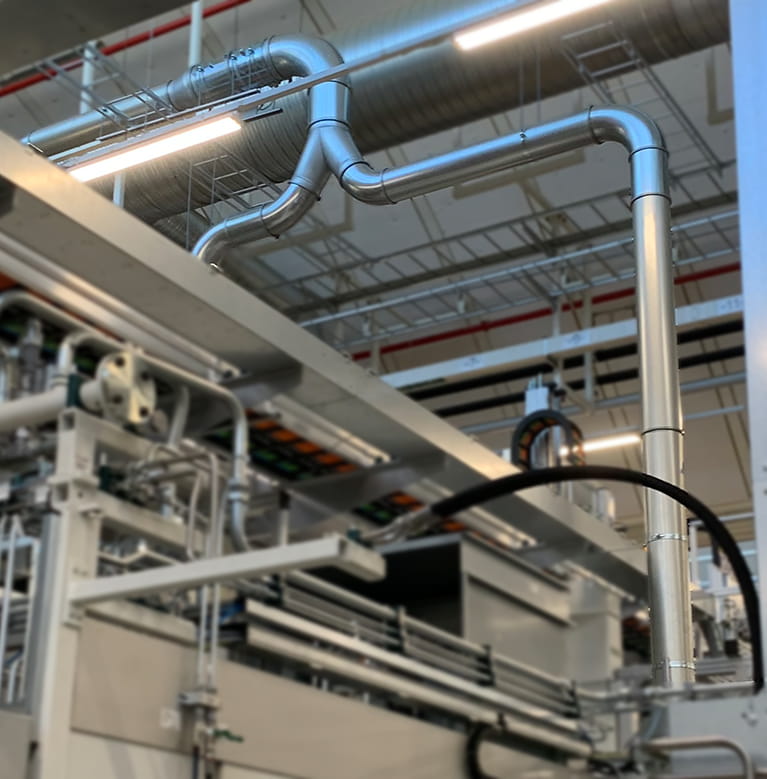

Comment installer les tuyauteries Quick-Fit® de Nordfab

Clip It Together

Pour que Nordfab® Quick-Fit continue d’être le « World’s Fastest Ducting », nous voulons vous donner quelques conseils pour que votre installation se déroule rapidement, sans problème et en toute sécurité.

Informations importantes sur la sécurité :

Utilisez toujours un équipement de sécurité approprié lors de l’installation de Quick-Fit® :

• Gants de travail : Les tôles peuvent être coupantes et des bavures sont possibles.
• Protection des yeux et des oreilles : à utiliser lors de la coupe d’un tuyau.
• Casque de sécurité : pour éviter les blessures dues à la chute de pièces ou d’outils.
• Dispositif de coupe : Il existe plusieurs options pour couper les tuyauteries galvanisées ou en acier. Que vous utilisiez une scie à métaux, une scie sauteuse, une grignoteuse ou une autre méthode, il est important que la coupe soit propre et que les tuyauteries ne soient pas écrasées en forme ovale pendant la coupe. Suivez toutes les consignes de sécurité du fabricant pour votre outil de coupe.
• Lime : Cela permet de s’assurer que toutes les coupes que vous faites pour les sections de conduits télescopiques sont propres.
• Échafaudages et équipements de sécurité appropriés pour le travail au sol.
• Niveau : La plupart des tuyauteries devraient être de niveau. Mais il faut SAVOIR que dans certaines applications comme les brouillards de ciment ou d’huile, il est préférable que les parcours soient inclinés de manière à ce que toute matière qui tombe du courant d’air s’écoule hors des tuyauteries.
• Aplomb : Il est recommandé que tous les parcours verticaux soient à l’aplomb.

ÉTAPE UNE : Assurez-vous que votre envoi est complet et non endommagé. Nordfab expédie la plupart des commandes FOB Nordfab ou « franco à bord. » Cela signifie qu’il est de votre responsabilité de vous assurer que le matériel que vous recevez n’a pas subi de dommages de fret et que le transporteur a livré toutes les boîtes de votre envoi.

Inspectez toutes les boîtes pour vérifier qu’elles ne sont pas endommagées à l’extérieur AVANT de signer le reçu. Les boîtes doivent être attachées à une palette et ne doivent pas être écrasées, déchirées ou endommagées de quelque manière que ce soit. Si vous constatez des dommages, refusez l’envoi ou notez le problème sur le reçu que vous signez. Si vous ne le faites pas, il sera pratiquement impossible de recouvrer les créances futures.

En outre, avant de signer pour votre envoi, assurez-vous que toutes les boîtes sont comptabilisées. Vous pouvez connaître le nombre de boîtes d’un envoi en vérifiant le reçu de livraison que le chauffeur vous demandera de signer. Là encore, notez toute anomalie avant de signer. Note de sécurité importante : Méfiez-vous des agrafes métalliques tranchantes utilisées pour sceller les boîtes d’expédition.

ÉTAPE DEUX : Examinez les documents d’emballage.

Nordfab emballe les boîtes dans le but de réduire les frais d’expédition, et non dans l’ordre où les pièces sont nécessaires. Ne vous contentez pas de déchirer les boîtes et de commencer à en retirer des pièces. Au moins une boîte sur chaque commande contiendra la « liste de colisage » de Nordfab Localisez ces documents avant d’ouvrir les boîtes, car ils vous donneront des détails sur le contenu de chaque boîte. Évitez d’ouvrir les boîtes avant d’en avoir besoin afin de réduire les risques de perte ou de détérioration des pièces sur site.

ÉTAPE TROIS : Préparez-vous à installer vos tuyauteries.

Il est important que l’installateur comprenne la disposition que le concepteur du système a prévue pour les tuyauteries. Respectez tous les codes et règlements locaux et notez les capacités de chargement des structures pour vous assurer que les tuyauteries sont correctement supportées et que le bâtiment peut supporter le système de tuyauteries.

Si votre installateur ne comprend pas la disposition, il n’aura pas toutes les pièces nécessaires pour effectuer le travail. Si vous n’avez pas une compréhension claire ou un dessin du système que vous allez installer, veuillez appeler la personne qui a conçu le système avant de commencer à travailler.

ÉTAPE QUATRE : Disposition des tuyauteries.

Commencez par poser le système sur le sol en dessous de l’endroit où il sera suspendu. N’oubliez pas que deux parties qui se connectent ne se trouvent souvent pas dans la même boîte, cette étape réduit donc considérablement le temps nécessaire pour terminer le travail une fois l’installation commencée.

REMARQUE : C’est une étape où vous pourriez éventuellement constater que vous n’avez pas toutes les pièces nécessaires pour accomplir le travail. Dans ce cas, contactez immédiatement votre revendeur afin qu’il vous fournisse les pièces nécessaires et vous aide à vérifier que votre disposition correspond à celle prévue par le concepteur du système.

Cinquième étape: Conduit télescopique QF

1. Mesurez la distance à couvrir.
2. Coupez le conduit à couvrir moins 102 mm.
3. Veillez à ce que la coupe soit exempte de bavures et qu’elle conserve sa forme ronde.
4. Posez le joint torique sur le conduit coupé et glissez un conduit télescopique sur la pièce coupée.
5. Fixez une extrémité de l’assemblage en place. Assurez-vous que le conduit télescopique se trouve en aval de la pièce découpée.
6. Faites glisser la tuyauterie QF dans le conduit télescopique à la longueur souhaitée.
7. Faites glisser le joint torique sur le bord roulé du conduit télescopique de manière à ce qu’il se trouve autour du morceau découpé du conduit QF. Roulez-le jusqu’à ce qu’il s’appuie contre le bord roulé du conduit télescopique. Le joint torique formera un joint d’étanchéité et fournira une surface roulée pour que le collier QF puisse s’accrocher.
8. Utilisez un collier QF standard pour relier le bord roulé du conduit télescopique et le joint torique ensemble.
9. Une fois en place, vous pouvez régler de nouveau la longueur de l’ensemble en relâchant le collier et en modifiant la longueur du conduit qui est inséré dans le conduit télescopique.

NOTE DE SÉCURITÉ IMPORTANTE : Pour garantir un système solide, sûr et stable, il faut toujours insérer au moins 10 cm de conduit dans le conduit télescopique.

Visitez notre page Vidéos pour plus d’informations sur l’installation d’un conduit télescopique

ÉTAPE SIX : Soutenir vos tuyauteries.

Nordfab dispose de divers dispositifs de suspension de tuyauteries, mais il est de votre responsabilité de garantir la sécurité de toutes les tuyauteries. Veuillez vérifier auprès des agences locales que votre tuyauterie est supportée d’une manière conforme aux codes locaux. Lorsque vous déterminez le poids que votre plafond et vos suspensions doivent supporter, tenez toujours compte du fait que les tuyauteries sont à 100 % bouchées par le matériau transporté.

ÉTAPE SEPT : Pré-étirez vos colliers.

Les colliers QF de Nordfab sont conçus pour assurer une étanchéité parfaite, ce qui signifie qu’ils nécessitent également une certaine pression pour se fermer. En pré-étirant la pince autour du bord roulé d’un seul morceau de tuyauterie, vous pouvez la rendre beaucoup plus facile à fermer lorsque vous connectez deux morceaux ensemble.

ÉTAPE HUIT : Connectez autant de pièces que possible au sol.

Il est beaucoup plus rapide et facile de fermer les colliers sur un sol stable que sur un échafaudage. C’est pourquoi de nombreux installateurs relient deux ou trois morceaux de tuyauteries au sol avant de les soulever pour les mettre en place.

NOTE DE SÉCURITÉ IMPORTANTE : Les tuyauteries doivent être correctement supportées.

Il est dangereux d’avoir plusieurs segments en porte-à-faux sans support. Chaque morceau de tuyauterie supplémentaire exerce une pression énorme sur les colliers et les suspensions, ce qui peut entraîner une défaillance catastrophique des colliers ou des suspensions.

ÉTAPE NEUF : Installez les goupilles fendues.

Après avoir fermé chaque collier, installez l’une des goupilles fendues incluses dans le trou comme indiqué. Cela permet d’éviter que le collier ne s’ouvre inopinément. Installez la goupille fendue dès qu’un collier est fermé et méfiez-vous des colliers jusqu’à ce que la goupille fendue soit installée en toute sécurité.

NOTE DE SÉCURITÉ IMPORTANTE : Dans de très rares cas, des colliers non attachés peuvent s’ouvrir de manière inattendue, ce qui peut provoquer la chute des tuyauteries. En outre, les poignées des colliers non verrouillés sont connues pour causer des blessures lorsqu’elles s’ouvrent.
