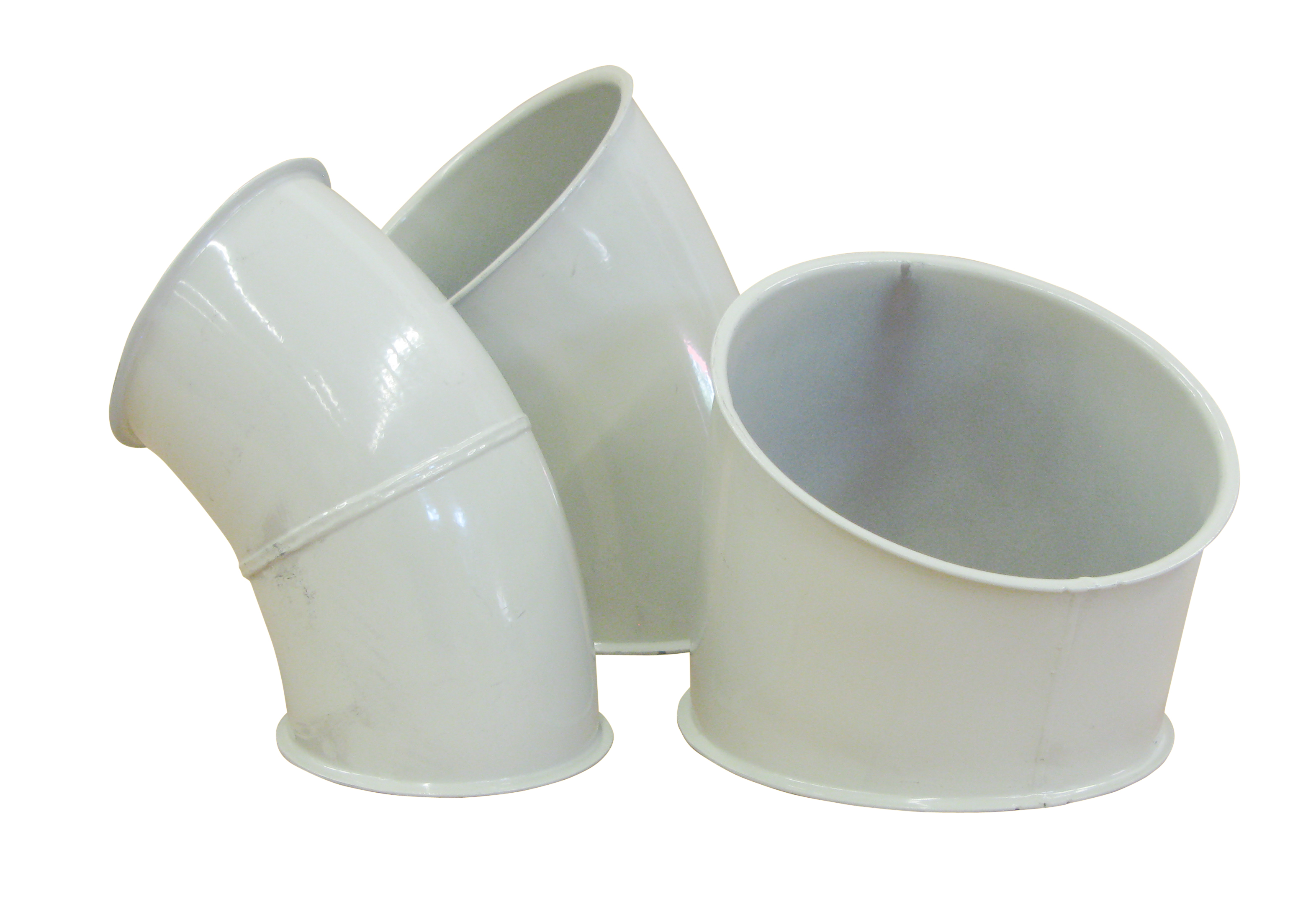

Stahl Bogen BSAE

• Stahlgüte SS1312.
• mit Bord.
• Lackierung RAL 7032 grau, 50 mμ
• Max. Betriebstemperatur mit
dieser Lackierung +80°C.
• Montage mit Schelle Typ FSFE oder
FSDB.
• ab Durchmesser 630 mm werden
Rohr und Bogen nur in geflanschter
Ausführung geliefert
• Ø 150-300 Preßbogen ab 315
Segmentbogen.
• R (Radius) = 1.5 x d (Durchmesser).

PRODUKT INFOS:
Segmentbogen Stahl 3mm 800FB 90Deg R=1,5 RAL 7032

Finden Sie Ihr Revit-Modell





Für weitere Informationen laden Sie sich unsere

2 - 3 mm Stahlrohre Produktkatalog

ø A (mm) AngleDegree CenterLineRadius Material Thickness Gewicht kg Artikel Nr.
150 90 1.5 Stahl 3mm 4,3 8210002386‍
150 60 1.5 Stahl 3mm 3 8210002385‍
150 45 1.5 Stahl 3mm 2,2 8210002384‍
150 30 1.5 Stahl 3mm 1,5 8210002383‍
150 15 1.5 Stahl 3mm 0,8 8210002382‍
160 90 1.5 Stahl 3mm 4,8 8210002391‍
160 60 1.5 Stahl 3mm 3,2 8210002390‍
160 45 1.5 Stahl 3mm 2,4 8210002389‍
160 30 1.5 Stahl 3mm 1,6 8210002388‍
160 15 1.5 Stahl 3mm 1 8210002387‍
180 90 1.5 Stahl 3mm 6,2 8210002396‍
180 60 1.5 Stahl 3mm 4,1 8210002395‍
180 45 1.5 Stahl 3mm 3,1 8210002394‍
180 30 1.5 Stahl 3mm 2,1 8210002393‍
180 15 1.5 Stahl 3mm 1,1 8210002392‍
200 90 1.5 Stahl 3mm 7,5 8210002401‍
200 60 1.5 Stahl 3mm 5,1 8210002400‍
200 45 1.5 Stahl 3mm 3,7 8210002399‍
200 30 1.5 Stahl 3mm 2,5 8210002398‍
200 15 1.5 Stahl 3mm 1,3 8210002397‍
225 90 1.5 Stahl 3mm 9,3 8210002406‍
225 60 1.5 Stahl 3mm 6,25 8210002405‍
225 45 1.5 Stahl 3mm 4,65 8210002404‍
225 30 1.5 Stahl 3mm 3,1 8210002403‍
225 15 1.5 Stahl 3mm 1,6 8210002402‍
250 90 1.5 Stahl 3mm 11,1 8210002411‍
250 60 1.5 Stahl 3mm 7,4 8210002410‍
250 45 1.5 Stahl 3mm 5,6 8210002409‍
250 30 1.5 Stahl 3mm 3,7 8210002408‍
250 15 1.5 Stahl 3mm 1,9 8210002407‍
300 90 1.5 Stahl 3mm 16,1 8210002416‍
300 60 1.5 Stahl 3mm 10,7 8210002415‍
300 45 1.5 Stahl 3mm 8 8210002414‍
300 30 1.5 Stahl 3mm 5,4 8210002413‍
300 15 1.5 Stahl 3mm 2,7 8210002412‍
315 90 1.5 Stahl 3mm 18,2 8210002421‍
315 60 1.5 Stahl 3mm 12,7 8210002420‍
315 45 1.5 Stahl 3mm 9,1 8210002419‍
315 30 1.5 Stahl 3mm 6,1 8210002418‍
315 15 1.5 Stahl 3mm 4,5 8210002417‍
350 90 1.5 Stahl 3mm 22 8210002426‍
350 60 1.5 Stahl 3mm 14,6 8210002425‍
350 45 1.5 Stahl 3mm 11 8210002424‍
350 30 1.5 Stahl 3mm 7,3 8210002423‍
350 15 1.5 Stahl 3mm 3,7 8210002422‍
400 90 1.5 Stahl 3mm 28,6 8210002431‍
400 60 1.5 Stahl 3mm 19,1 8210002430‍
400 45 1.5 Stahl 3mm 14,3 8210002429‍
400 30 1.5 Stahl 3mm 9,5 8210002428‍
400 15 1.5 Stahl 3mm 4,8 8210002427‍
450 90 1.5 Stahl 3mm 36,4 8210002436‍
450 60 1.5 Stahl 3mm 24,2 8210002435‍
450 45 1.5 Stahl 3mm 18,2 8210002434‍
450 30 1.5 Stahl 3mm 12,1 8210002433‍
450 15 1.5 Stahl 3mm 6,1 8210002432‍
500 90 1.5 Stahl 3mm 44,9 8210002441‍
500 60 1.5 Stahl 3mm 29,9 8210002440‍
500 45 1.5 Stahl 3mm 22,4 8210002439‍
500 30 1.5 Stahl 3mm 15 8210002438‍
500 15 1.5 Stahl 3mm 7,5 8210002437‍
550 90 1.5 Stahl 3mm 54,5 8210002446‍
550 60 1.5 Stahl 3mm 26,2 8210002445‍
550 45 1.5 Stahl 3mm 27,2 8210002444‍
550 30 1.5 Stahl 3mm 18,1 8210002443‍
550 15 1.5 Stahl 3mm 9,1 8210002442‍
600 90 1.5 Stahl 3mm 64,7 8210002451‍
600 60 1.5 Stahl 3mm 43,2 8210002450‍
600 45 1.5 Stahl 3mm 32,4 8210002449‍
600 30 1.5 Stahl 3mm 21,6 8210002448‍
600 15 1.5 Stahl 3mm 10,2 8210002447‍
630 90 1.5 Stahl 3mm 64,53 8210002456‍
630 60 1.5 Stahl 3mm 51,39 8210002455‍
630 45 1.5 Stahl 3mm 30,48 8210002454‍
630 30 1.5 Stahl 3mm 21,18 8210002453‍
630 15 1.5 Stahl 3mm 10,38 8210002452‍
650 90 1.5 Stahl 3mm 82,11 8210002461‍
650 60 1.5 Stahl 3mm 57,06 8210002460‍
650 45 1.5 Stahl 3mm 44,16 8210002459‍
650 30 1.5 Stahl 3mm 25,41 8210002458‍
650 15 1.5 Stahl 3mm 12,66 8210002457‍
700 90 1.5 Stahl 3mm 88,35 8210002466‍
700 60 1.5 Stahl 3mm 58,95 8210002465‍
700 45 1.5 Stahl 3mm 44,25 8210002464‍
700 30 1.5 Stahl 3mm 29,55 8210002463‍
700 15 1.5 Stahl 3mm 14,85 8210002462‍
750 90 1.5 Stahl 3mm 101,55 8210002471‍
750 60 1.5 Stahl 3mm 67,8 8210002470‍
750 45 1.5 Stahl 3mm 51 8210002469‍
750 30 1.5 Stahl 3mm 34,05 8210002468‍
750 15 1.5 Stahl 3mm 17,25 8210002467‍
800 90 1.5 Stahl 3mm 115,2 8210002476‍
800 60 1.5 Stahl 3mm 76,8 8210002475‍
800 45 1.5 Stahl 3mm 57,6 8210002474‍
800 30 1.5 Stahl 3mm 38,4 8210002473‍
800 15 1.5 Stahl 3mm 19,2 8210002472‍
850 90 1.5 Stahl 3mm 130,2 8210002481‍
850 60 1.5 Stahl 3mm 86,7 8210002480‍
850 45 1.5 Stahl 3mm 65,1 8210002479‍
850 30 1.5 Stahl 3mm 43,35 8210002478‍
850 15 1.5 Stahl 3mm 21,75 8210002477‍
900 90 1.5 Stahl 3mm 146,1 8210002486‍
900 60 1.5 Stahl 3mm 97,5 8210002485‍
900 45 1.5 Stahl 3mm 73,2 8210002484‍
900 30 1.5 Stahl 3mm 48,75 8210002483‍
900 15 1.5 Stahl 3mm 24,45 8210002482‍
950 90 1.5 Stahl 3mm 161,55 8210002491‍
950 60 1.5 Stahl 3mm 107,4 8210002490‍
950 45 1.5 Stahl 3mm 80,25 8210002489‍
950 30 1.5 Stahl 3mm 53,1 8210002488‍
950 15 1.5 Stahl 3mm 26,1 8210002487‍
1000 90 1.5 Stahl 3mm 180,3 8210002496‍
1000 60 1.5 Stahl 3mm 120,15 8210002495‍
1000 45 1.5 Stahl 3mm 90,15 8210002494‍
1000 30 1.5 Stahl 3mm 60,15 8210002493‍
1000 15 1.5 Stahl 3mm 30,03 8210002492‍
