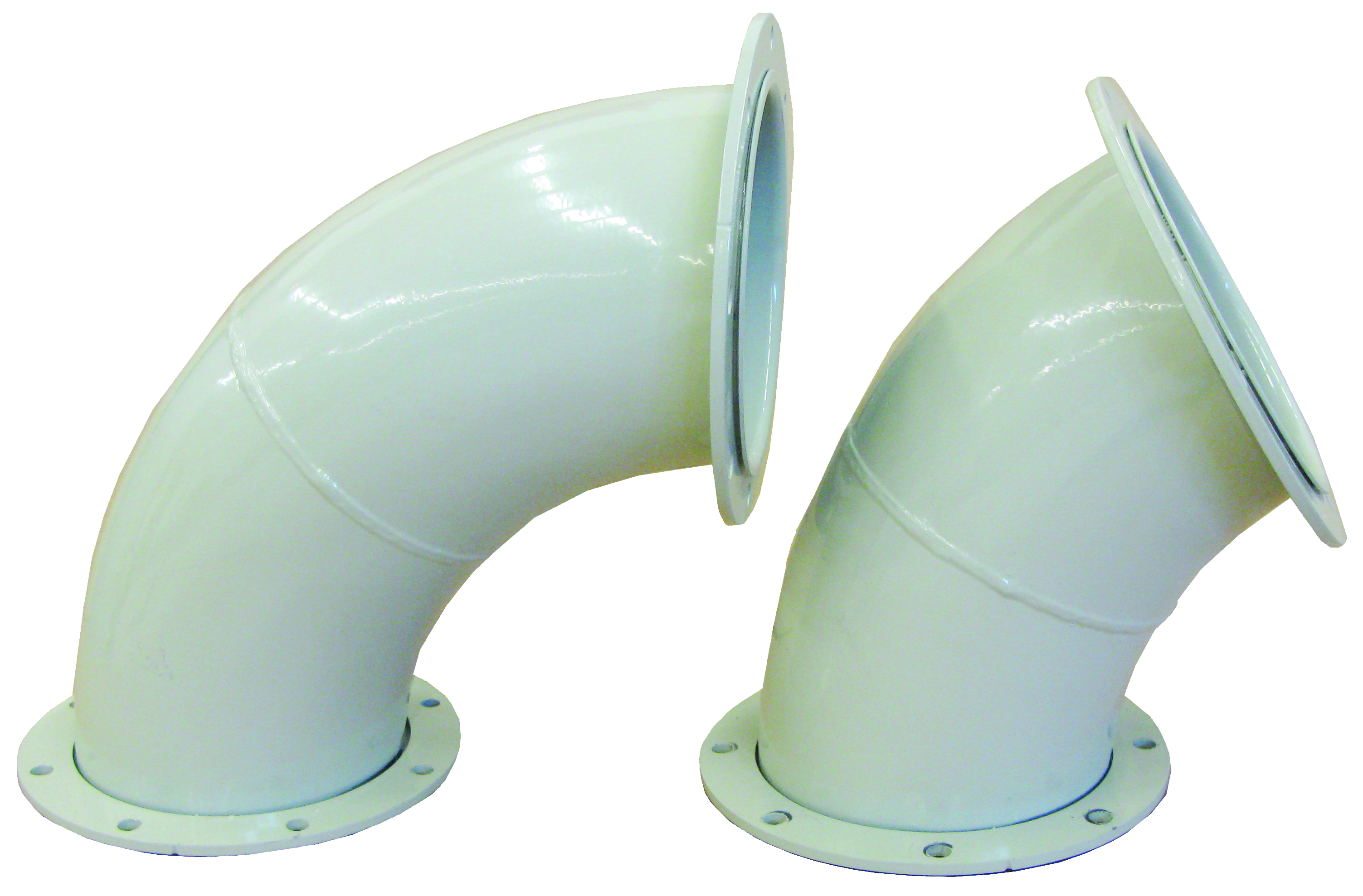

Stahl Geflanschte Bogen BSFD

• Stahlgüte SS1312.
• Losflansche Typ FSSA.
• Lackierung RAL 7032 grau, 50 mμ
• Max. Betriebstemperatur mit
dieser Lackierung + 80°C.
• Montage mit Dichtung Typ FSAZ,
Schrauben und Muttern.
• Ø 100-300 Preßbogen ab 315
Segmentbogen.
• R (Radius) = 1.5 x d (Durchmesser).

PRODUKT INFOS:
Segmentbogen Stahl 2mm 500FLI 45Deg R=1,5 RAL 7032

Finden Sie Ihr Revit-Modell





Für weitere Informationen laden Sie sich unsere

2 - 3 mm Stahlrohre Produktkatalog

ø A (mm) AngleDegree CenterLineRadius Material Thickness Gewicht kg Artikel Nr.
100 90 1.5 Stahl 2mm 1,8 8210002645‍
100 60 1.5 Stahl 2mm 1,6 8210002644‍
100 45 1.5 Stahl 2mm 1,2 8210002643‍
100 30 1.5 Stahl 2mm 1 8210002642‍
100 15 1.5 Stahl 2mm 0,8 8210002641‍
120 90 1.5 Stahl 2mm 2,5 8210002650‍
120 60 1.5 Stahl 2mm 1,9 8210002649‍
120 45 1.5 Stahl 2mm 1,6 8210002648‍
120 30 1.5 Stahl 2mm 1,3 8210002647‍
120 15 1.5 Stahl 2mm 1 8210002646‍
125 90 1.5 Stahl 2mm 2,8 8210002655‍
125 60 1.5 Stahl 2mm 2,1 8210002654‍
125 45 1.5 Stahl 2mm 1,8 8210002653‍
125 30 1.5 Stahl 2mm 1,4 8210002652‍
125 15 1.5 Stahl 2mm 1,2 8210002651‍
140 90 1.5 Stahl 2mm 3,7 8210002660‍
140 60 1.5 Stahl 2mm 2,8 8210002659‍
140 45 1.5 Stahl 2mm 2,2 8210002658‍
140 30 1.5 Stahl 2mm 1,8 8210002657‍
140 15 1.5 Stahl 2mm 1,6 8210002656‍
150 90 1.5 Stahl 2mm 3,7 8210002665‍
150 60 1.5 Stahl 2mm 2,8 8210002664‍
150 45 1.5 Stahl 2mm 2,2 8210002663‍
150 30 1.5 Stahl 2mm 1,8 8210002662‍
150 15 1.5 Stahl 2mm 1,6 8210002661‍
160 90 1.5 Stahl 2mm 4,4 8210002670‍
160 60 1.5 Stahl 2mm 4,1 8210002669‍
160 45 1.5 Stahl 2mm 3,4 8210002668‍
160 30 1.5 Stahl 2mm 2,8 8210002667‍
160 15 1.5 Stahl 2mm 2,5 8210002666‍
180 90 1.5 Stahl 2mm 6,4 8210002675‍
180 60 1.5 Stahl 2mm 4,3 8210002674‍
180 45 1.5 Stahl 2mm 3,5 8210002673‍
180 30 1.5 Stahl 2mm 2,9 8210002672‍
180 15 1.5 Stahl 2mm 2,6 8210002671‍
200 90 1.5 Stahl 2mm 6,5 8210002680‍
200 60 1.5 Stahl 2mm 4,8 8210002679‍
200 45 1.5 Stahl 2mm 3,9 8210002678‍
200 30 1.5 Stahl 2mm 3,1 8210002677‍
200 15 1.5 Stahl 2mm 2,6 8210002676‍
225 90 1.5 Stahl 2mm 7,9 8210002685‍
225 60 1.5 Stahl 2mm 5,9 8210002684‍
225 45 1.5 Stahl 2mm 4,7 8210002683‍
225 30 1.5 Stahl 2mm 3,5 8210002682‍
225 15 1.5 Stahl 2mm 2,9 8210002681‍
250 90 1.5 Stahl 2mm 9,3 8210002690‍
250 60 1.5 Stahl 2mm 6,9 8210002689‍
250 45 1.5 Stahl 2mm 5,5 8210002688‍
250 30 1.5 Stahl 2mm 4,3 8210002687‍
250 15 1.5 Stahl 2mm 3,1 8210002686‍
300 90 1.5 Stahl 2mm 13,2 8210002695‍
300 60 1.5 Stahl 2mm 9,3 8210002694‍
300 45 1.5 Stahl 2mm 7,6 8210002693‍
300 30 1.5 Stahl 2mm 5,8 8210002692‍
300 15 1.5 Stahl 2mm 3,9 8210002691‍
315 90 1.5 Stahl 2mm 15,6 8210002700‍
315 60 1.5 Stahl 2mm 11,1 8210002699‍
315 45 1.5 Stahl 2mm 9 8210002698‍
315 30 1.5 Stahl 2mm 6,9 8210002697‍
315 15 1.5 Stahl 2mm 4,1 8210002696‍
350 90 1.5 Stahl 2mm 19,4 8210002705‍
350 60 1.5 Stahl 2mm 14,1 8210002704‍
350 45 1.5 Stahl 2mm 10,3 8210002703‍
350 30 1.5 Stahl 2mm 8,9 8210002702‍
350 15 1.5 Stahl 2mm 6,3 8210002701‍
400 90 1.5 Stahl 2mm 23,8 8210002710‍
400 60 1.5 Stahl 2mm 17,3 8210002709‍
400 45 1.5 Stahl 2mm 14 8210002708‍
400 30 1.5 Stahl 2mm 10,7 8210002707‍
400 15 1.5 Stahl 2mm 7,5 8210002706‍
450 90 1.5 Stahl 2mm 28,8 8210002715‍
450 60 1.5 Stahl 2mm 20,8 8210002714‍
450 45 1.5 Stahl 2mm 14,5 8210002713‍
450 30 1.5 Stahl 2mm 12,7 8210002712‍
450 15 1.5 Stahl 2mm 8,6 8210002711‍
500 90 1.5 Stahl 2mm 35 8210002720‍
500 60 1.5 Stahl 2mm 25,1 8210002719‍
500 45 1.5 Stahl 2mm 20,1 8210002718‍
500 30 1.5 Stahl 2mm 15,1 8210002717‍
500 15 1.5 Stahl 2mm 10,1 8210002716‍
550 90 1.5 Stahl 2mm 41,8 8210002725‍
550 60 1.5 Stahl 2mm 29,8 8210002724‍
550 45 1.5 Stahl 2mm 23,7 8210002723‍
550 30 1.5 Stahl 2mm 17,7 8210002722‍
550 15 1.5 Stahl 2mm 11,6 8210002721‍
600 90 1.5 Stahl 2mm 49,2 8210002730‍
600 60 1.5 Stahl 2mm 34,9 8210002729‍
600 45 1.5 Stahl 2mm 26,7 8210002728‍
600 30 1.5 Stahl 2mm 20,5 8210002727‍
600 15 1.5 Stahl 2mm 13,3 8210002726‍
630 90 1.5 Stahl 2mm 57,5 8210002735‍
630 60 1.5 Stahl 2mm 41,9 8210002734‍
630 45 1.5 Stahl 2mm 34 8210002733‍
630 30 1.5 Stahl 2mm 22,2 8210002732‍
630 15 1.5 Stahl 2mm 14,2 8210002731‍
650 90 1.5 Stahl 2mm 61,3 8210002740‍
650 60 1.5 Stahl 2mm 44,6 8210002739‍
650 45 1.5 Stahl 2mm 36 8210002738‍
650 30 1.5 Stahl 2mm 23,8 8210002737‍
650 15 1.5 Stahl 2mm 15 8210002736‍
700 90 1.5 Stahl 2mm 65,9 8210002745‍
700 60 1.5 Stahl 2mm 46,3 8210002744‍
700 45 1.5 Stahl 2mm 36,5 8210002743‍
700 30 1.5 Stahl 2mm 26,7 8210002742‍
700 15 1.5 Stahl 2mm 16,9 8210002741‍
750 90 1.5 Stahl 2mm 77,7 8210002753‍
750 60 1.5 Stahl 2mm 55,2 8210002752‍
750 45 1.5 Stahl 2mm 44 8210002751‍
750 30 1.5 Stahl 2mm 32,7 8210002750‍
750 15 1.5 Stahl 2mm 21,5 8210002749‍
800 90 1.5 Stahl 2mm 87,6 8210002758‍
800 60 1.5 Stahl 2mm 62 8210002757‍
800 45 1.5 Stahl 2mm 49,2 8210002756‍
800 30 1.5 Stahl 2mm 36,4 8210002755‍
800 15 1.5 Stahl 2mm 23,6 8210002754‍
850 90 1.5 Stahl 2mm 98,3 8210002763‍
850 60 1.5 Stahl 2mm 69,3 8210002762‍
850 45 1.5 Stahl 2mm 54,9 8210002761‍
850 30 1.5 Stahl 2mm 40,4 8210002760‍
850 15 1.5 Stahl 2mm 26 8210002759‍
900 90 1.5 Stahl 2mm 109,4 8210002768‍
900 60 1.5 Stahl 2mm 77 8210002767‍
900 45 1.5 Stahl 2mm 60,8 8210002766‍
900 30 1.5 Stahl 2mm 44,5 8210002765‍
900 15 1.5 Stahl 2mm 28,3 8210002764‍
950 90 1.5 Stahl 2mm 121,1 8210002773‍
950 60 1.5 Stahl 2mm 85 8210002772‍
950 45 1.5 Stahl 2mm 66,9 8210002771‍
950 30 1.5 Stahl 2mm 48,8 8210002770‍
950 15 1.5 Stahl 2mm 30,8 8210002769‍
1000 90 1.5 Stahl 2mm 133,6 8210002778‍
1000 60 1.5 Stahl 2mm 93,5 8210002777‍
1000 45 1.5 Stahl 2mm 73,5 8210002776‍
1000 30 1.5 Stahl 2mm 53,5 8210002775‍
1000 15 1.5 Stahl 2mm 33,4 8210002774‍
