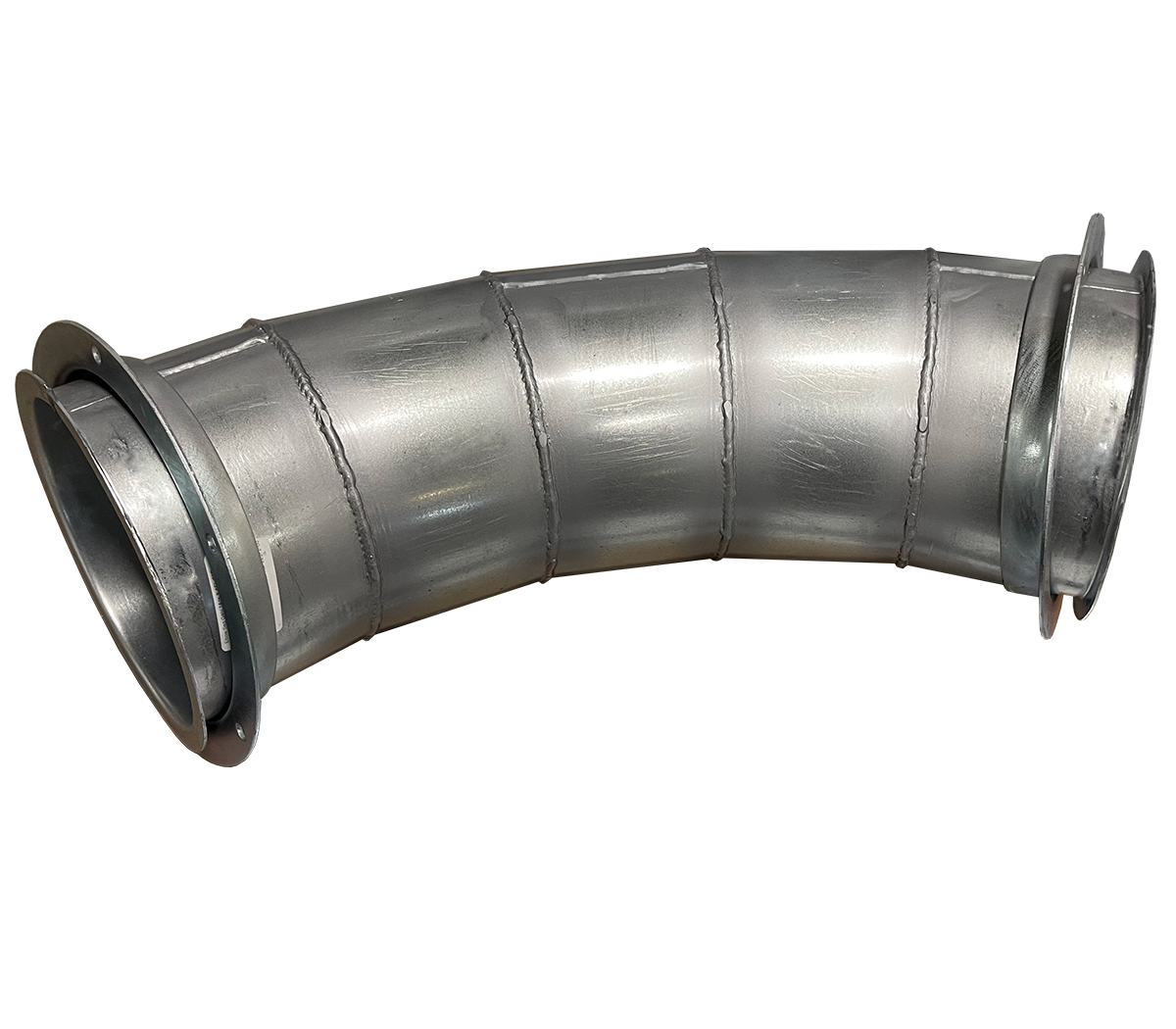

Les coudes bridés (courbures) permettent de changer la direction du flux d’air dans des conduits de dépoussiérage.
Tous les coudes de calibre 12 sont fournis dans une construction solidement soudée, offrant une couture sans fuite. L'élimination des fuites d'air améliore l'efficacité du système de dépoussiérage, ce qui permet de réaliser des économies d'énergie. Une construction plus lourde réduit la fréquence et le coût de remplacement des coudes usés dans les applications fortement abrasives ou à forte usure.
Les brides sont montées de manière lâche et retenues par une lèvre Van Stone.
Les coudes Nordfab standard, également appelés courbures, sont disponibles en tailles 90, 60, 45, et 30 °F. Les coudes dans les tailles 10 à 72 po sont segmentés (plissés).
Contactez Nordfab ou votre revendeur Nordfab local pour obtenir de l’aide avec les tailles plus grandes et les matériaux/calibres en option.
ø A (po) | Angle degree | Center line radius | Materiel | Calibre | Poids en livres | Legacy Item No. | Item No. |
---|---|---|---|---|---|---|---|
10 | 90 | 2.5 | Galv | 12ga | 2211-1090-125000 | 8040401384 | |
10 | 60 | 2.5 | Galv | 12ga | 2211-1060-125000 | 8040401383 | |
10 | 45 | 2.5 | Galv | 12ga | 2211-1045-125000 | 8040401382 | |
10 | 30 | 2.5 | Galv | 12ga | 2211-1030-125000 | 8040401381 | |
11 | 90 | 2.5 | Galv | 12ga | 2211-1190-127500 | 8040401388 | |
11 | 60 | 2.5 | Galv | 12ga | 2211-1160-127500 | 8040401387 | |
11 | 45 | 2.5 | Galv | 12ga | 2211-1145-127500 | 8040401386 | |
11 | 30 | 2.5 | Galv | 12ga | 2211-1130-127500 | 8040401385 | |
12 | 90 | 2.5 | Galv | 12ga | 2211-1290-130000 | 8040401392 | |
12 | 60 | 2.5 | Galv | 12ga | 2211-1260-130000 | 8040401391 | |
12 | 45 | 2.5 | Galv | 12ga | 2211-1245-130000 | 8040401390 | |
12 | 30 | 2.5 | Galv | 12ga | 2211-1230-130000 | 8040401389 | |
13 | 90 | 2.5 | Galv | 12ga | 2211-1390-132500 | 8040401396 | |
13 | 60 | 2.5 | Galv | 12ga | 2211-1360-132500 | 8040401395 | |
13 | 45 | 2.5 | Galv | 12ga | 2211-1345-132500 | 8040401394 | |
13 | 30 | 2.5 | Galv | 12ga | 2211-1330-132500 | 8040401393 | |
14 | 90 | 2.5 | Galv | 12ga | 2211-1490-135000 | 8040401400 | |
14 | 60 | 2.5 | Galv | 12ga | 2211-1460-135000 | 8040401399 | |
14 | 45 | 2.5 | Galv | 12ga | 2211-1445-135000 | 8040401398 | |
14 | 30 | 2.5 | Galv | 12ga | 2211-1430-135000 | 8040401397 | |
15 | 90 | 2.5 | Galv | 12ga | 2211-1590-137500 | 8040401404 | |
15 | 60 | 2.5 | Galv | 12ga | 2211-1560-137500 | 8040401403 | |
15 | 45 | 2.5 | Galv | 12ga | 2211-1545-137500 | 8040401402 | |
15 | 30 | 2.5 | Galv | 12ga | 2211-1530-137500 | 8040401401 | |
16 | 90 | 2.5 | Galv | 12ga | 2211-1690-140000 | 8040401408 | |
16 | 60 | 2.5 | Galv | 12ga | 2211-1660-140000 | 8040401407 | |
16 | 45 | 2.5 | Galv | 12ga | 2211-1645-140000 | 8040401406 | |
16 | 30 | 2.5 | Galv | 12ga | 2211-1630-140000 | 8040401405 | |
17 | 90 | 2.5 | Galv | 12ga | 2211-1790-142500 | 8040401412 | |
17 | 60 | 2.5 | Galv | 12ga | 2211-1760-142500 | 8040401411 | |
17 | 45 | 2.5 | Galv | 12ga | 2211-1745-142500 | 8040401410 | |
17 | 30 | 2.5 | Galv | 12ga | 2211-1730-142500 | 8040401409 | |
18 | 90 | 2.5 | Galv | 12ga | 2211-1890-145000 | 8040401416 | |
18 | 60 | 2.5 | Galv | 12ga | 2211-1860-145000 | 8040401415 | |
18 | 45 | 2.5 | Galv | 12ga | 2211-1845-145000 | 8040401414 | |
18 | 30 | 2.5 | Galv | 12ga | 2211-1830-145000 | 8040401413 | |
19 | 90 | 2.5 | Galv | 12ga | 2211-1990-147500 | 8040401420 | |
19 | 60 | 2.5 | Galv | 12ga | 2211-1960-147500 | 8040401419 | |
19 | 45 | 2.5 | Galv | 12ga | 2211-1945-147500 | 8040401418 | |
19 | 30 | 2.5 | Galv | 12ga | 2211-1930-147500 | 8040401417 | |
20 | 90 | 2.5 | Galv | 12ga | 2211-2090-150000 | 8040401424 | |
20 | 60 | 2.5 | Galv | 12ga | 2211-2060-150000 | 8040401423 | |
20 | 45 | 2.5 | Galv | 12ga | 2211-2045-150000 | 8040401422 | |
20 | 30 | 2.5 | Galv | 12ga | 2211-2030-150000 | 8040401421 | |
21 | 90 | 2.5 | Galv | 12ga | 2211-2190-152500 | 8040401428 | |
21 | 60 | 2.5 | Galv | 12ga | 2211-2160-152500 | 8040401427 | |
21 | 45 | 2.5 | Galv | 12ga | 2211-2145-152500 | 8040401426 | |
21 | 30 | 2.5 | Galv | 12ga | 2211-2130-152500 | 8040401425 | |
22 | 90 | 2.5 | Galv | 12ga | 2211-2290-155000 | 8040401432 | |
22 | 60 | 2.5 | Galv | 12ga | 2211-2260-155000 | 8040401431 | |
22 | 45 | 2.5 | Galv | 12ga | 2211-2245-155000 | 8040401430 | |
22 | 30 | 2.5 | Galv | 12ga | 2211-2230-155000 | 8040401429 | |
23 | 90 | 2.5 | Galv | 12ga | 2211-2390-157500 | 8040401436 | |
23 | 60 | 2.5 | Galv | 12ga | 2211-2360-157500 | 8040401435 | |
23 | 45 | 2.5 | Galv | 12ga | 2211-2345-157500 | 8040401434 | |
23 | 30 | 2.5 | Galv | 12ga | 2211-2330-157500 | 8040401433 | |
24 | 90 | 2.5 | Galv | 12ga | 2211-2490-160000 | 8040401440 | |
24 | 60 | 2.5 | Galv | 12ga | 2211-2460-160000 | 8040401439 | |
24 | 45 | 2.5 | Galv | 12ga | 2211-2445-160000 | 8040401438 | |
24 | 30 | 2.5 | Galv | 12ga | 2211-2430-160000 | 8040401437 | |
26 | 90 | 2.5 | Galv | 12ga | 2211-2690-165000 | 8040401444 | |
26 | 60 | 2.5 | Galv | 12ga | 2211-2660-165000 | 8040401443 | |
26 | 45 | 2.5 | Galv | 12ga | 2211-2645-165000 | 8040401442 | |
26 | 30 | 2.5 | Galv | 12ga | 2211-2630-165000 | 8040401441 | |
28 | 90 | 2.5 | Galv | 12ga | 2211-2890-170000 | 8040401448 | |
28 | 60 | 2.5 | Galv | 12ga | 2211-2860-170000 | 8040401447 | |
28 | 45 | 2.5 | Galv | 12ga | 2211-2845-170000 | 8040401446 | |
28 | 30 | 2.5 | Galv | 12ga | 2211-2830-170000 | 8040401445 | |
30 | 90 | 2.5 | Galv | 12ga | 2211-3090-175000 | 8040401452 | |
30 | 60 | 2.5 | Galv | 12ga | 2211-3060-175000 | 8040401451 | |
30 | 45 | 2.5 | Galv | 12ga | 2211-3045-175000 | 8040401450 | |
30 | 30 | 2.5 | Galv | 12ga | 2211-3030-175000 | 8040401449 | |
32 | 90 | 2.5 | Galv | 12ga | 2211-3290-180000 | 8040401456 | |
32 | 60 | 2.5 | Galv | 12ga | 2211-3260-180000 | 8040401455 | |
32 | 45 | 2.5 | Galv | 12ga | 2211-3245-180000 | 8040401454 | |
32 | 30 | 2.5 | Galv | 12ga | 2211-3230-180000 | 8040401453 | |
34 | 90 | 2.5 | Galv | 12ga | 2211-3490-185000 | 8040401460 | |
34 | 60 | 2.5 | Galv | 12ga | 2211-3460-185000 | 8040401459 | |
34 | 45 | 2.5 | Galv | 12ga | 2211-3445-185000 | 8040401458 | |
34 | 30 | 2.5 | Galv | 12ga | 2211-3430-185000 | 8040401457 | |
36 | 90 | 2.5 | Galv | 12ga | 2211-3690-190000 | 8040401464 | |
36 | 60 | 2.5 | Galv | 12ga | 2211-3660-190000 | 8040401463 | |
36 | 45 | 2.5 | Galv | 12ga | 2211-3645-190000 | 8040401462 | |
36 | 30 | 2.5 | Galv | 12ga | 2211-3630-190000 | 8040401461 | |
38 | 90 | 2.5 | Galv | 12ga | 2211-3890-195000 | 8040401468 | |
38 | 60 | 2.5 | Galv | 12ga | 2211-3860-195000 | 8040401467 | |
38 | 45 | 2.5 | Galv | 12ga | 2211-3845-195000 | 8040401466 | |
38 | 30 | 2.5 | Galv | 12ga | 2211-3830-195000 | 8040401465 | |
40 | 90 | 2.5 | Galv | 12ga | 2211-4090-110000 | 8040401472 | |
40 | 60 | 2.5 | Galv | 12ga | 2211-4060-110000 | 8040401471 | |
40 | 45 | 2.5 | Galv | 12ga | 2211-4045-110000 | 8040401470 | |
40 | 30 | 2.5 | Galv | 12ga | 2211-4030-110000 | 8040401469 | |
42 | 90 | 2.5 | Galv | 12ga | 2211-4290-110500 | 8040401476 | |
42 | 60 | 2.5 | Galv | 12ga | 2211-4260-110500 | 8040401475 | |
42 | 45 | 2.5 | Galv | 12ga | 2211-4245-110500 | 8040401474 | |
42 | 30 | 2.5 | Galv | 12ga | 2211-4230-110500 | 8040401473 | |
44 | 90 | 2.5 | Galv | 12ga | 2211-4490-111000 | 8040401480 | |
44 | 60 | 2.5 | Galv | 12ga | 2211-4460-111000 | 8040401479 | |
44 | 45 | 2.5 | Galv | 12ga | 2211-4445-111000 | 8040401478 | |
44 | 30 | 2.5 | Galv | 12ga | 2211-4430-111000 | 8040401477 | |
46 | 90 | 2.5 | Galv | 12ga | 2211-4690-111500 | 8040401484 | |
46 | 60 | 2.5 | Galv | 12ga | 2211-4660-111500 | 8040401483 | |
46 | 45 | 2.5 | Galv | 12ga | 2211-4645-111500 | 8040401482 | |
46 | 30 | 2.5 | Galv | 12ga | 2211-4630-111500 | 8040401481 | |
48 | 90 | 2.5 | Galv | 12ga | 2211-4890-112000 | 8040401488 | |
48 | 60 | 2.5 | Galv | 12ga | 2211-4860-112000 | 8040401487 | |
48 | 45 | 2.5 | Galv | 12ga | 2211-4845-112000 | 8040401486 | |
48 | 30 | 2.5 | Galv | 12ga | 2211-4830-112000 | 8040401485 | |
50 | 90 | 2.5 | Galv | 12ga | 2211-5090-112500 | 8040401492 | |
50 | 60 | 2.5 | Galv | 12ga | 2211-5060-112500 | 8040401491 | |
50 | 45 | 2.5 | Galv | 12ga | 2211-5045-112500 | 8040401490 | |
50 | 30 | 2.5 | Galv | 12ga | 2211-5030-112500 | 8040401489 | |
52 | 90 | 2.5 | Galv | 12ga | 2211-5290-113000 | 8040401496 | |
52 | 60 | 2.5 | Galv | 12ga | 2211-5260-113000 | 8040401495 | |
52 | 45 | 2.5 | Galv | 12ga | 2211-5245-113000 | 8040401494 | |
52 | 30 | 2.5 | Galv | 12ga | 2211-5230-113000 | 8040401493 | |
54 | 90 | 2.5 | Galv | 12ga | 2211-5490-113500 | 8040401500 | |
54 | 60 | 2.5 | Galv | 12ga | 2211-5460-113500 | 8040401499 | |
54 | 45 | 2.5 | Galv | 12ga | 2211-5445-113500 | 8040401498 | |
54 | 30 | 2.5 | Galv | 12ga | 2211-5430-113500 | 8040401497 | |
56 | 90 | 2.5 | Galv | 12ga | 2211-5690-114000 | 8040401504 | |
56 | 60 | 2.5 | Galv | 12ga | 2211-5660-114000 | 8040401503 | |
56 | 45 | 2.5 | Galv | 12ga | 2211-5645-114000 | 8040401502 | |
56 | 30 | 2.5 | Galv | 12ga | 2211-5630-114000 | 8040401501 | |
58 | 90 | 2.5 | Galv | 12ga | 2211-5890-114500 | 8040401508 | |
58 | 60 | 2.5 | Galv | 12ga | 2211-5860-114500 | 8040401507 | |
58 | 45 | 2.5 | Galv | 12ga | 2211-5845-114500 | 8040401506 | |
58 | 30 | 2.5 | Galv | 12ga | 2211-5830-114500 | 8040401505 | |
60 | 90 | 2.5 | Galv | 12ga | 2211-6090-115000 | 8040401512 | |
60 | 60 | 2.5 | Galv | 12ga | 2211-6060-115000 | 8040401511 | |
60 | 45 | 2.5 | Galv | 12ga | 2211-6045-115000 | 8040401510 | |
60 | 30 | 2.5 | Galv | 12ga | 2211-6030-115000 | 8040401509 | |
62 | 90 | 2.5 | Galv | 12ga | 2211-6290-115500 | 8040401516 | |
62 | 60 | 2.5 | Galv | 12ga | 2211-6260-115500 | 8040401515 | |
62 | 45 | 2.5 | Galv | 12ga | 2211-6245-115500 | 8040401514 | |
62 | 30 | 2.5 | Galv | 12ga | 2211-6230-115500 | 8040401513 | |
64 | 90 | 2.5 | Galv | 12ga | 2211-6490-116000 | 8040401520 | |
64 | 60 | 2.5 | Galv | 12ga | 2211-6460-116000 | 8040401519 | |
64 | 45 | 2.5 | Galv | 12ga | 2211-6445-116000 | 8040401518 | |
64 | 30 | 2.5 | Galv | 12ga | 2211-6430-116000 | 8040401517 | |
66 | 90 | 2.5 | Galv | 12ga | 2211-6690-116500 | 8040401524 | |
66 | 60 | 2.5 | Galv | 12ga | 2211-6660-116500 | 8040401523 | |
66 | 45 | 2.5 | Galv | 12ga | 2211-6645-116500 | 8040401522 | |
66 | 30 | 2.5 | Galv | 12ga | 2211-6630-116500 | 8040401521 | |
68 | 90 | 2.5 | Galv | 12ga | 2211-6890-117000 | 8040401528 | |
68 | 60 | 2.5 | Galv | 12ga | 2211-6860-117000 | 8040401527 | |
68 | 45 | 2.5 | Galv | 12ga | 2211-6845-117000 | 8040401526 | |
68 | 30 | 2.5 | Galv | 12ga | 2211-6830-117000 | 8040401525 | |
70 | 90 | 2.5 | Galv | 12ga | 2211-7090-117500 | 8040401532 | |
70 | 60 | 2.5 | Galv | 12ga | 2211-7060-117500 | 8040401531 | |
70 | 45 | 2.5 | Galv | 12ga | 2211-7045-117500 | 8040401530 | |
70 | 30 | 2.5 | Galv | 12ga | 2211-7030-117500 | 8040401529 | |
72 | 90 | 2.5 | Galv | 12ga | 2211-7290-118000 | 8040401536 | |
72 | 60 | 2.5 | Galv | 12ga | 2211-7260-118000 | 8040401535 | |
72 | 45 | 2.5 | Galv | 12ga | 2211-7245-118000 | 8040401534 | |
72 | 30 | 2.5 | Galv | 12ga | 2211-7230-118000 | 8040401533 |
