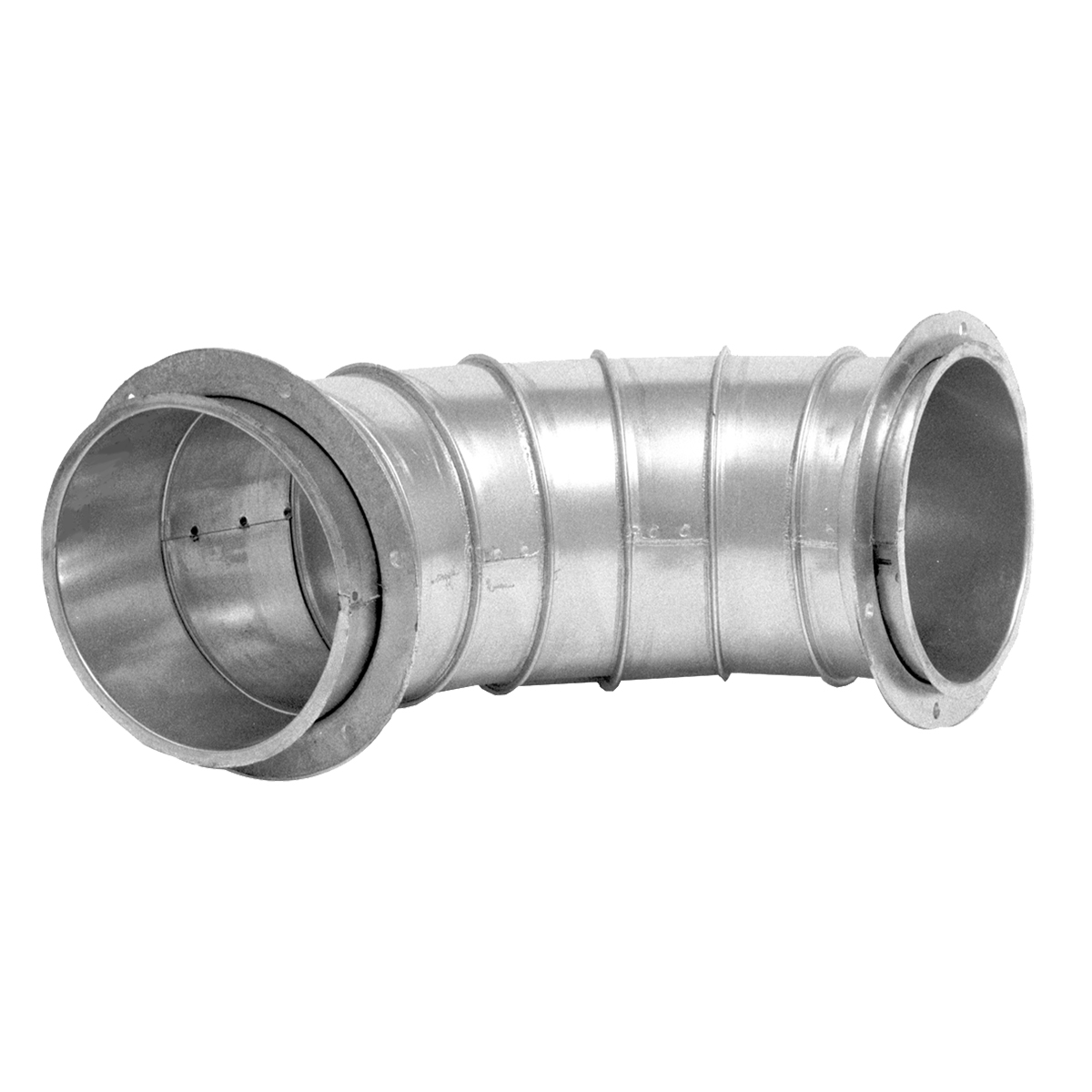

Coude à long rayon bridé calibre 18

Les coudes bridés (courbures) permettent de changer la direction du flux d’air dans des conduits de dépoussiérage.

Une construction plus lourde réduit la fréquence et le coût de remplacement des coudes usés dans les applications fortement abrasives ou à forte usure.

Les brides sont montées de manière lâche et retenues par une lèvre Van Stone.

Les coudes Nordfab standard, également appelés courbures, sont disponibles en tailles 90, 60, 45, et 30 °F. Les coudes dans les tailles 8 à 24 po sont segmentés (plissés).

Disponibles en acier galvanisé (comme indiqué ci-dessous) ou inoxydable 304SS
Des dispositions de trous personnalisées sont disponibles; commandez une bride plate (FFL) et spécifiez la disposition de trous souhaitée.
Calibres différents en option : 22/20, 16, 14, 12, ou 10
Joints à bride disponibles

Contactez Nordfab ou votre revendeur Nordfab local pour obtenir de l’aide avec les tailles plus grandes et les matériaux/calibres en option.

Demander un devis

Télécharger les fiches techniques de nos coudes

ø A (po)	Angle degree	Center line radius	Materiel	Calibre	Poids en livres	Legacy Item No.	Item No.
8	90	2.5	Galv	18ga	20	8211-0890-120000‍	8040402112‍
8	60	2.5	Galv	18ga	15	8211-0860-120000‍	8040402110‍
8	45	2.5	Galv	18ga	13	8211-0845-120000‍	8040402108‍
8	30	2.5	Galv	18ga	11	8211-0830-120000‍	8040402106‍
9	90	2.5	Galv	18ga	25	8211-0990-122500‍	8040402128‍
9	60	2.5	Galv	18ga	19	8211-0960-122500‍	8040402126‍
9	45	2.5	Galv	18ga	16	8211-0945-122500‍	8040402124‍
9	30	2.5	Galv	18ga	13	8211-0930-122500‍	8040402122‍
10	90	2.5	Galv	18ga	31	8211-1090-125000‍	8040402144‍
10	60	2.5	Galv	18ga	23	8211-1060-125000‍	8040402142‍
10	45	2.5	Galv	18ga	20	8211-1045-125000‍	8040402140‍
10	30	2.5	Galv	18ga	16	8211-1030-125000‍	8040402138‍
11	90	2.5	Galv	18ga	36	8211-1190-127500‍	8040402160‍
11	60	2.5	Galv	18ga	27	8211-1160-127500‍	8040402158‍
11	45	2.5	Galv	18ga	22	8211-1145-127500‍	8040402156‍
11	30	2.5	Galv	18ga	18	8211-1130-127500‍	8040402154‍
12	90	2.5	Galv	18ga	42	8211-1290-130000‍	8040402176‍
12	60	2.5	Galv	18ga	32	8211-1260-130000‍	8040402174‍
12	45	2.5	Galv	18ga	26	8211-1245-130000‍	8040402172‍
12	30	2.5	Galv	18ga	21	8211-1230-130000‍	8040402170‍
13	90	2.5	Galv	18ga	49	8211-1390-132500‍	8040402192‍
13	60	2.5	Galv	18ga	36	8211-1360-132500‍	8040402190‍
13	45	2.5	Galv	18ga	30	8211-1345-132500‍	8040402188‍
13	30	2.5	Galv	18ga	24	8211-1330-132500‍	8040402186‍
14	90	2.5	Galv	18ga	56	8211-1490-135000‍	8040402208‍
14	60	2.5	Galv	18ga	42	8211-1460-135000‍	8040402206‍
14	45	2.5	Galv	18ga	34	8211-1445-135000‍	8040402204‍
14	30	2.5	Galv	18ga	27	8211-1430-135000‍	8040402202‍
15	90	2.5	Galv	18ga	68	8211-1590-137500‍	8040402224‍
15	60	2.5	Galv	18ga	51	8211-1560-137500‍	8040402222‍
15	45	2.5	Galv	18ga	43	8211-1545-137500‍	8040402220‍
15	30	2.5	Galv	18ga	34	8211-1530-137500‍	8040402218‍
16	90	2.5	Galv	18ga	76	8211-1690-140000‍	8040402240‍
16	60	2.5	Galv	18ga	57	8211-1660-140000‍	8040402238‍
16	45	2.5	Galv	18ga	48	8211-1645-140000‍	8040402236‍
16	30	2.5	Galv	18ga	38	8211-1630-140000‍	8040402234‍
17	90	2.5	Galv	18ga	84	8211-1790-142500‍	8040402256‍
17	60	2.5	Galv	18ga	63	8211-1760-142500‍	8040402254‍
17	45	2.5	Galv	18ga	52	8211-1745-142500‍	8040402252‍
17	30	2.5	Galv	18ga	42	8211-1730-142500‍	8040402250‍
18	90	2.5	Galv	18ga	93	8211-1890-145000‍	8040402272‍
18	60	2.5	Galv	18ga	69	8211-1860-145000‍	8040402270‍
18	45	2.5	Galv	18ga	57	8211-1845-145000‍	8040402268‍
18	30	2.5	Galv	18ga	45	8211-1830-145000‍	8040402266‍
19	90	2.5	Galv	18ga	102	8211-1990-147500‍	8040402288‍
19	60	2.5	Galv	18ga	75	8211-1960-147500‍	8040402286‍
19	45	2.5	Galv	18ga	62	8211-1945-147500‍	8040402284‍
19	30	2.5	Galv	18ga	48	8211-1930-147500‍	8040402282‍
20	90	2.5	Galv	18ga		8211-2090-150000‍	8040402304‍
20	90	2.5	Galv	18ga	112	8211-2090-150000‍	8040402304‍
20	60	2.5	Galv	18ga	82	8211-2060-150000‍	8040402302‍
20	60	2.5	Galv	18ga		8211-2060-150000‍	8040402302‍
20	45	2.5	Galv	18ga	68	8211-2045-150000‍	8040402300‍
20	30	2.5	Galv	18ga	53	8211-2030-150000‍	8040402298‍
20	30	2.5	Galv	18ga		8211-2030-150000‍	8040402298‍
21	90	2.5	Galv	18ga		8211-2190-152500‍	8040402320‍
21	90	2.5	Galv	18ga	123	8211-2190-152500‍	8040402320‍
21	60	2.5	Galv	18ga	90	8211-2160-152500‍	8040402318‍
21	60	2.5	Galv	18ga		8211-2160-152500‍	8040402318‍
21	45	2.5	Galv	18ga		8211-2145-152500‍	8040402316‍
21	45	2.5	Galv	18ga	74	8211-2145-152500‍	8040402316‍
21	30	2.5	Galv	18ga	58	8211-2130-152500‍	8040402314‍
21	30	2.5	Galv	18ga		8211-2130-152500‍	8040402314‍
22	90	2.5	Galv	18ga		8211-2290-155000‍	8040402336‍
22	90	2.5	Galv	18ga	133	8211-2290-155000‍	8040402336‍
22	60	0	Galv	18ga		8211-2260-155000‍	8040402334‍
22	60		Galv	18ga	98	8211-2260-155000‍	8040402334‍
22	45	2.5	Galv	18ga		8211-2245-155000‍	8040402332‍
22	45	2.5	Galv	18ga	80	8211-2245-155000‍	8040402332‍
22	30	2.5	Galv	18ga		8211-2230-155000‍	8040402330‍
22	30	2.5	Galv	18ga	62	8211-2230-155000‍	8040402330‍
23	90	2.5	Galv	18ga	145	8211-2390-157500‍	8040402352‍
23	60	2.5	Galv	18ga	105	8211-2360-157500‍	8040402350‍
23	45	2.5	Galv	18ga	86	8211-2345-157500‍	8040402348‍
23	30	2.5	Galv	18ga	66	8211-2330-157500‍	8040402346‍
24	90	2.5	Galv	18ga	156	8211-2490-160000‍	8040402368‍
24	60	2.5	Galv	18ga	113	8211-2460-160000‍	8040402366‍
24	45	2.5	Galv	18ga	92	8211-2445-160000‍	8040402364‍
24	30	2.5	Galv	18ga	71	8211-2430-160000‍	8040402362‍
